Los Sistemas de suministro Graco bombean de manera confiable selladores de un componente, adhesivos y otros materiales de viscosidad media a alta desde baldes o bidones hasta sistemas de medición y despachadores. Los Sistemas de suministro de Graco ayudan a maximizar la capacidad de producción de su fábrica con características novedosas y avanzadas tecnologías en bombas y motores neumáticos.

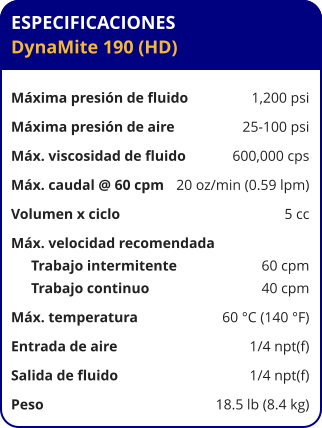

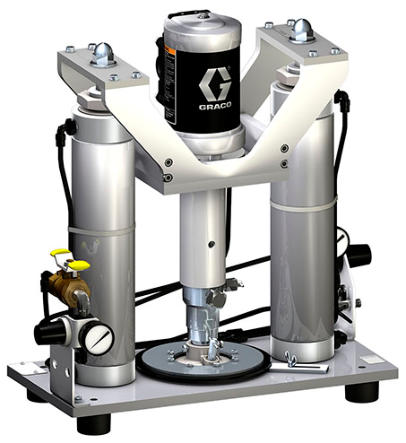

DynaMite 190 (HD)
CAMINO AL ITESO 8900 INTERIOR 1F PARQUE INDUSTRIAL PROLOGIS TLAQUEPAQUE, JALISCO MEXICO, C.P. 45608 TELEFONO: +52 (33) 3122 2021
youtube
facebook
google+
linkedin
twitter
correo
privacidad
mapa de sitio
    
Mini-extrusora para monocomponentes La recién diseñada bomba DynaMite 190 de Graco utiliza el motor neumático NXT para proporcionar la potencia necesaria para mover materiales viscosos desde pequeños contenedores. Proporciona una dispensación de fluidos precisa y consistente desde contenedores de un cuarto de galón y un galón.
+INFO
Características y Beneficios Extruye el material viscoso desde su fuente original de un cuarto (0.95 l) o 1 galón (3.79 l) Compacto y ligero Entrega fluida de alta precisión Construido resistente para condiciones resistentes Disponible con pistones de 3 pulg (HD) para los materiales más viscosos Aplicaciones Típicas Dispensación de fluidos y pastas viscosas Aplicaciones de válvulas manuales o automáticas Pequeñas celdas de fabricación Aplicación de banco de trabajo industrial

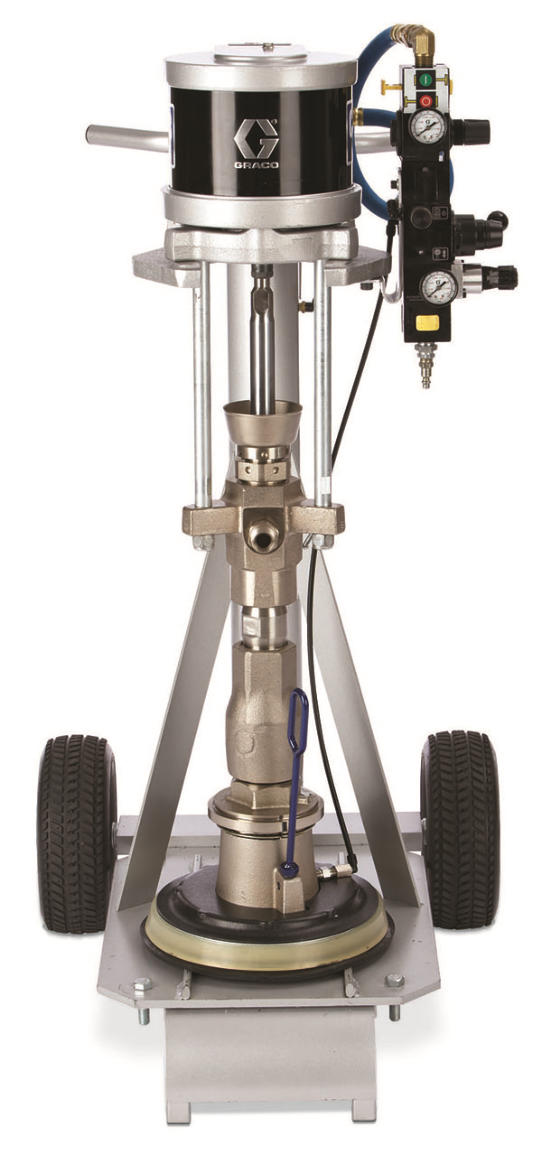

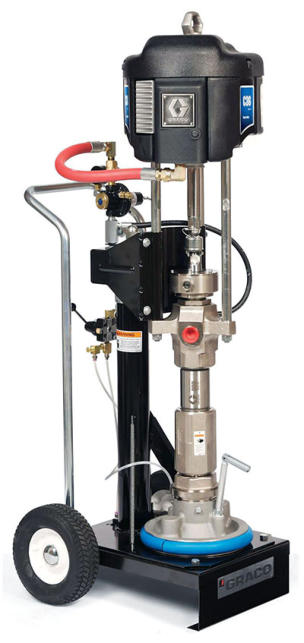

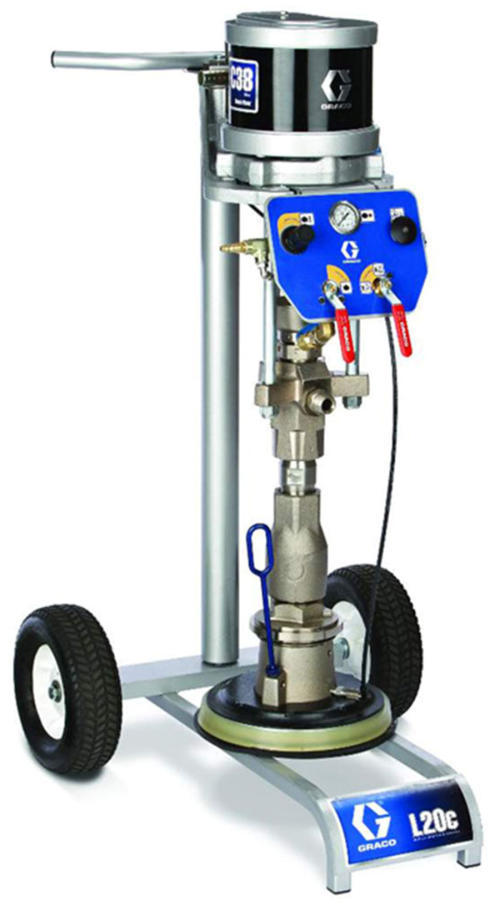

Check-Mate L20c
Elevador ligero sobre un carrito. Para aplicaciones de bajo volumen de materiales de baja viscosidad que no requieren presión adicional. Los controles neumáticos elevan la bomba y la gravedad hace la presion sobre el plato seguidor. Carrito fácil de maniobrar para mayor movilidad. Ideal para lugares de construcción.
Características Sistemas exclusivos para cubetas de 5 galones (20 litros) Sellos de limpiadores de poliuretano, PTFE, Nitrilo

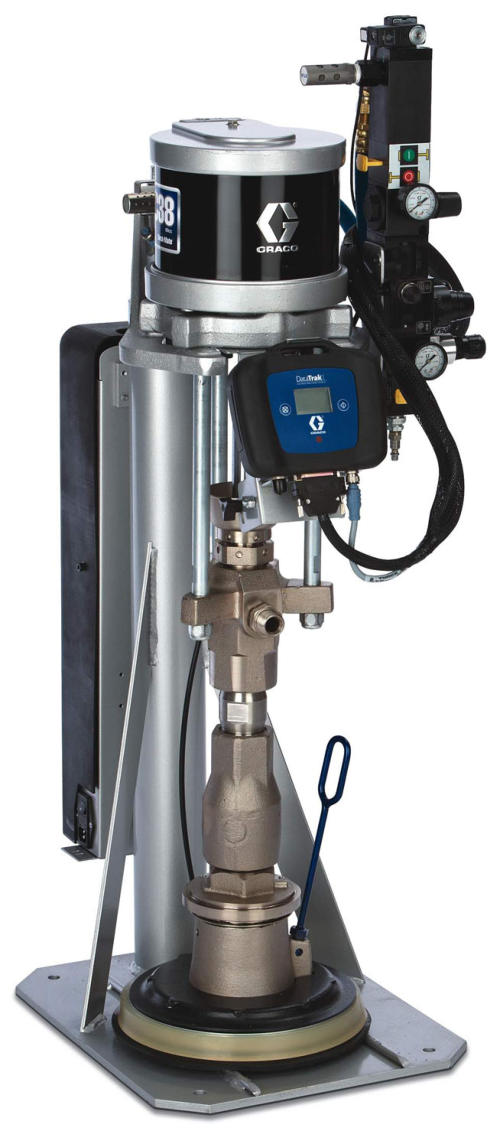

Check-Mate S20 / S20c
Para aplicaciones de materiales de viscosidad media a alta de bajo volumen dentro de la planta. Se puede usar como un conjunto alimentador en sistemas más complejos. Para uso exclusivo con cubetas de 5 galones (20 litros)
Check-Mate S20
Check-Mate S20c
Sistema de suministro estacionario
Sistema de suministro móvil
Características Sistemas exclusivos para cubetas de 5 galones (20 litros) Sellos de limpiadores de poliuretano, PTFE, Nitrilo
Check-Mate D60
Para materiales de viscosidad media a alta. Proporciona una mayor fuerza hacia abajo y mayor capacidad de balde que el S20. Funciona con recipientes de 5, 7 y 16 galones (20, 30 y 60 litros).

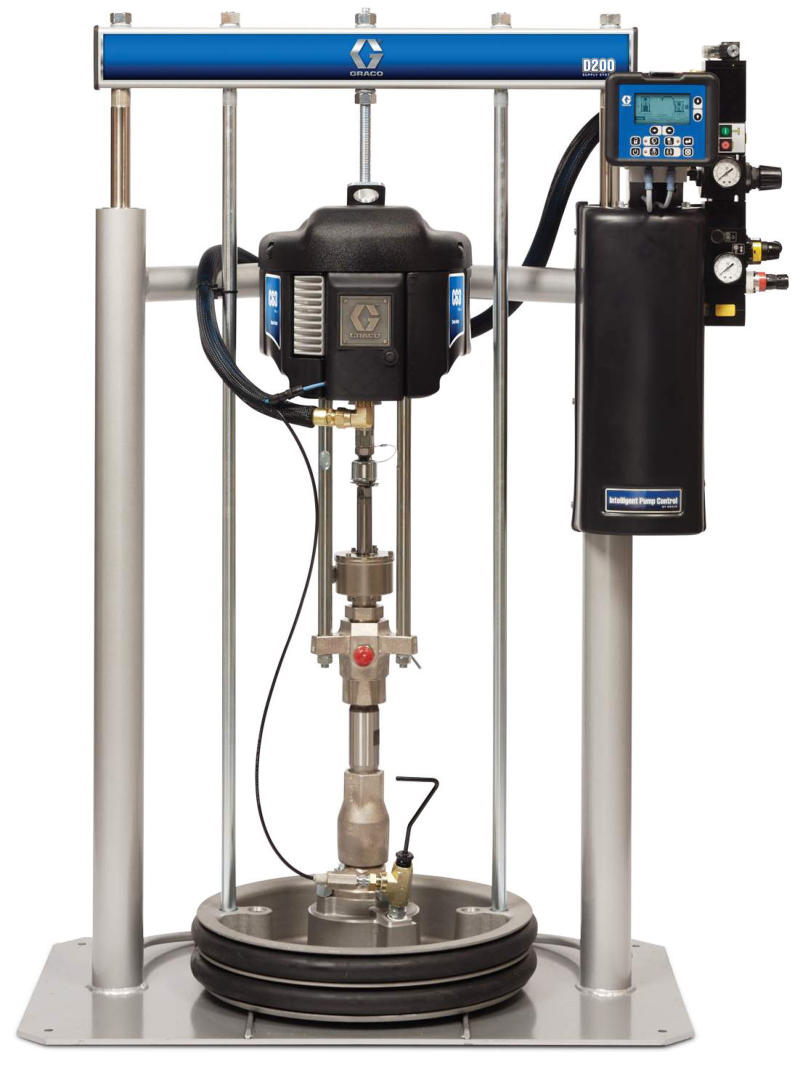

Check-Mate D200
Para aplicaciones de materiales de viscosidad media a alta de alto volumen en plantas industriales. Estos sistemas de suministro cuentan con elevadores de 3 pulg. y se pueden usar con recipientes de 5, 7, 16, 30 y 55* galones (20, 30, 60, 120 y 200 litros). *Todas las relaciones están disponibles solamente con platos de 55 galones (200 litros)
con DataTrak opcional
Postes del elevador de 3 pulgadas
Motor de aire con tecnología NXT
Controles de aire integrados
Bomba Check- Mate montada sobre plato con doble sello
Características Rápida colocación del bidón o balde Los controles de aire incorporados ofrecen un control fácil de ver y utilizar Interfaz de usuario intuitiva Las juntas del plato seguidor se pueden reemplazar en segundos El acoplamiento de desconexión rápida de la bomba, el montaje del tensor y el cartucho de la bomba le permiten reparar la bomba sin desmontarla del elevador Los sensores opcionales y la torre ligera permiten al operador saber cuándo es momento de cambiar el bidón El sistema de seguimiento eléctrico del filtro en tándem y la despresurización eléctrica opcionales permiten el control absoluto del sistema en tándem

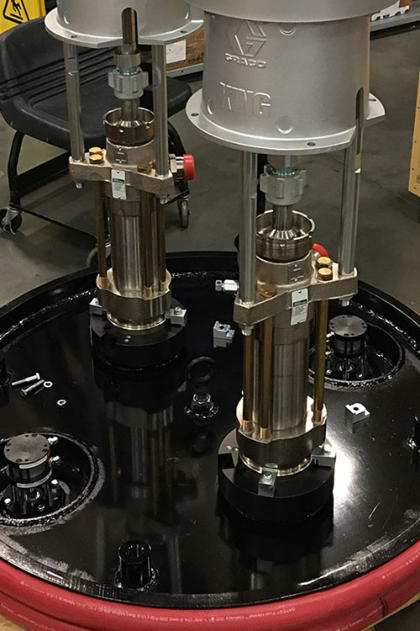

Módulo de control avanzado para operaciones en tándem
Uni-Drum 1200
Sistema de alimentación para sellantes en contenedores de volumen de 1200 litros (300 galones) para aplicaciones de cordones de sellado y la pulverización del material protector a la carrocería en la industria automotriz.
Características Minimiza el cambio del tambor a través del tiempo Reduce el requerimiento de espacio en el piso de la bomba de ariete y del contenedor portátil Reduce el desperdicio de material con una placa de arrastre de superficie de fondo plana Proporciona un cambio rápido de contenedores y garantiza la alineación del tambor
+INFO
Accesorios para bombas Check-Mate
Controles de aire integrados Diseño modular Una ubicación cómoda y fácil de utilizar La purga con solo pulsar un botón facilita el cambio del bidón Bloqueo opcional de dos botones

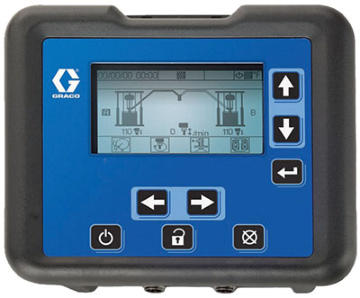

Módulo de control de fluido El modulo de pantalla de usuario y control de fluidos de Graco le permite supervisar y controlar variables críticas del proceso, tales como: Control electrónico de la despresurización y la recirculación Seguimiento y supervisión opcionales de la presión del filtro para advertirle de posibles roturas o tapones

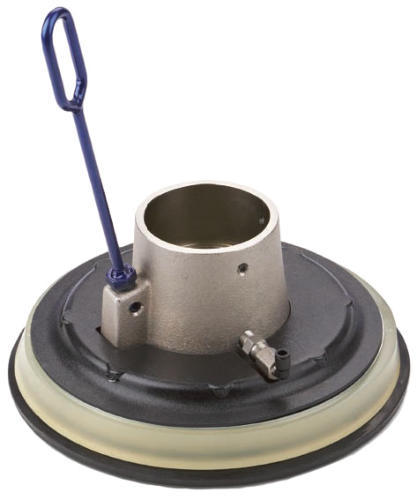

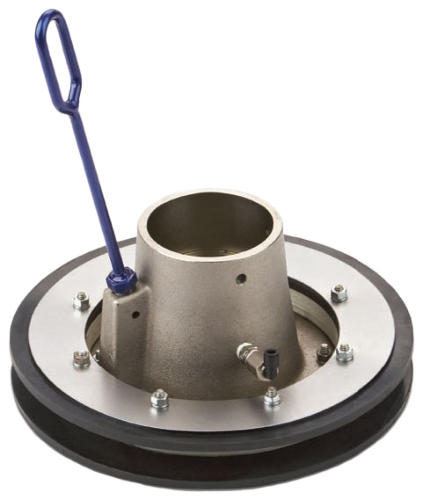

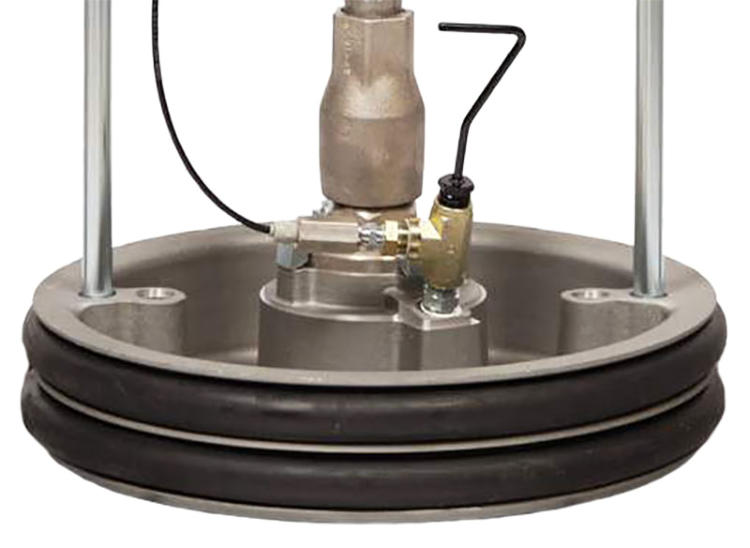

Platos seguidores con sello simple o doble para todos los tamaños de recipientes. Hay limpiadores disponibles de nitrilo, poliuretano, PTFE o EPDM

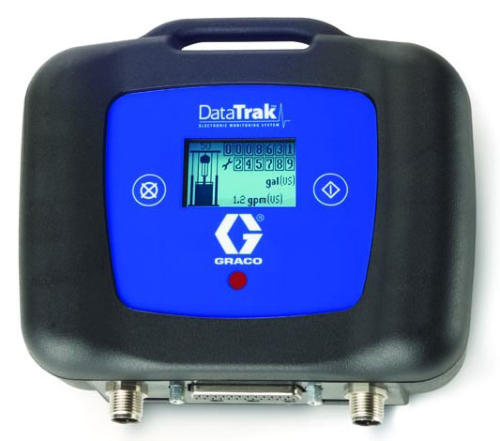

Control DataTrak. Más control que nunca. Los Sistemas de suministro de Graco están disponibles con DataTrak, un sistema de seguimiento electrónico incorporado “inteligente”. DataTrak le da el control al:
Realizar el seguimiento y presentación en pantalla del consumo de material y el caudal volumétrico, indicándole cuánto material queda en el bidón Proporcionar diagnóstico de la bomba, indicando cuándo es el momento adecuado para el mantenimiento de rutina Proporcionar protección contra fuga de bomba al supervisar la velocidad de la misma y apagarla automáticamente
Control avanzado para operaciones en tándem

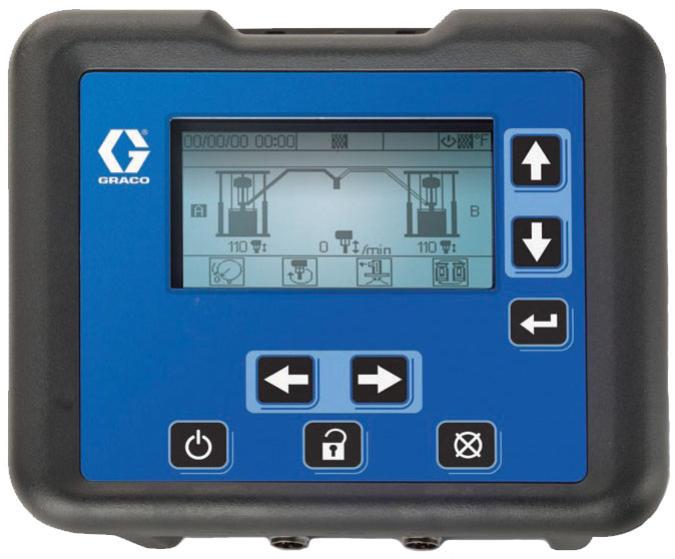

Módulo de visualización en tándem. Eficiencia y control mejorados. El módulo de pantalla en tándem le permite configurar sus sistemas de suministro para que operen en tándem y lograr mayores productividad y tiempo activo. El cruce eléctrico automático elimina los tiempos de paro, con lo cual usted obtiene el doble del volumen de material antes de tener que cambiar los bidones o cubos Una fácil interfaz de usuario da al operador el control total Únicamente se requiere un Módulo de pantalla en tándem para los dos sistemas

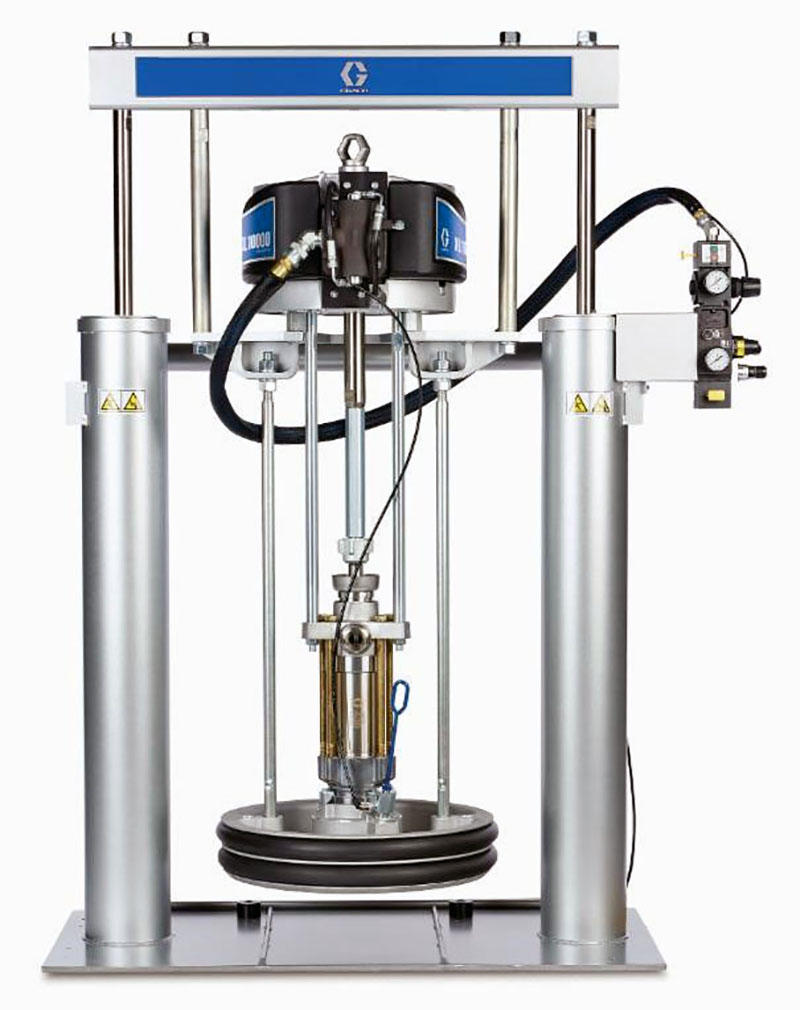

Check-Mate D200s
Para aplicaciones de materiales de alta viscosidad de uso pesado y alto volumen. Postes de elevador de más de 6,5 pulg. proporcionan mayor fuerza hacia abajo para materiales que son difíciles de mover. Disponible para recipientes de 30 y 55* galones (120 y 200 litros). *Todas las relaciones están disponibles solamente con platos de 55 galones (200 litros)
Postes del elevador de 6.5 pulgadas
Nuevo motor de aire XL 10000
Controles de aire integrados
Bomba Check- Mate montada sobre plato con doble sello

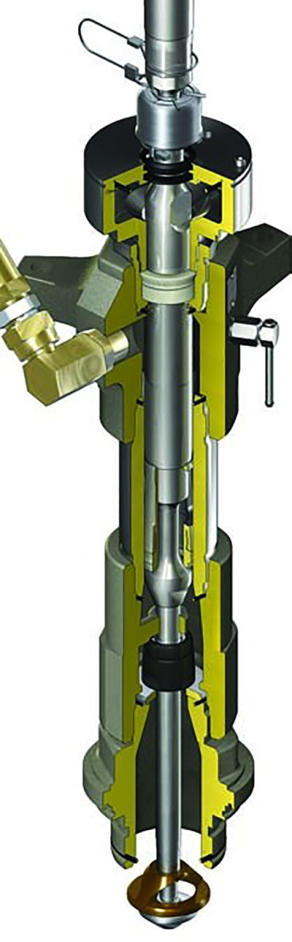

Bomba Check-Mate

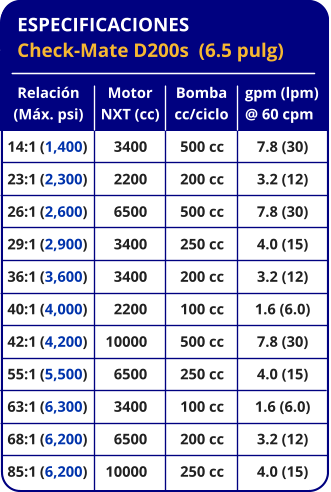

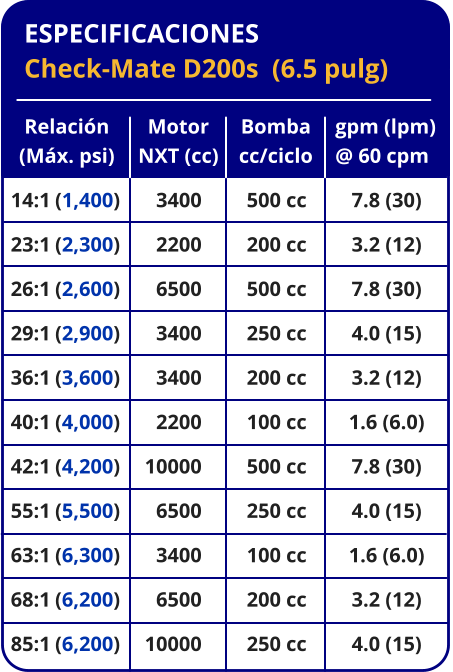

ESPECIFICACIONES Check-Mate D200s  (6.5 pulg) Relación (Máx. psi) 14:1	(1,400) 23:1	(2,300) 26:1	(2,600) 29:1	(2,900) 36:1	(3,600) 40:1	(4,000) 42:1	(4,200) 55:1	(5,500) 63:1	(6,300) 68:1	(6,200) 85:1	(6,200) Bomba cc/ciclo 500 cc 200 cc 500 cc 250 cc 200 cc 100 cc 500 cc 250 cc 100 cc 200 cc 250 cc gpm (lpm) @ 60 cpm 7.8 (30) 3.2 (12) 7.8 (30) 4.0 (15) 3.2 (12) 1.6 (6.0) 7.8 (30) 4.0 (15) 1.6 (6.0) 3.2 (12) 4.0 (15) Motor NXT (cc) 3400 2200 6500 3400 3400 2200 10000 6500 3400 6500 10000 ESPECIFICACIONES Check-Mate D60 Relación (Máx. psi) 23:1	(2,300) 29:1	(2,900) 36:1	(3,600) 40:1	(4,000) 55:1	(5,500) 63:1	(6,300) 68:1	(6,200) Bomba cc/ciclo 200 cc 250 cc 200 cc 100 cc 250 cc 100 cc 200 cc gpm (lpm) @ 60 cpm 3.2 (12) 4.0 (15) 3.2 (12) 1.6 (6.0) 4.0 (15) 1.6 (6.0) 3.2 (12) Motor NXT (cc) 2200 3400 3400 2200 6500 3400 6500 ESPECIFICACIONES Check-Mate S20 / S20c Relación (Máx. psi)   5:1	(500) 11:1	(1,100) 20:1	(2,000) 38:1	(3,800) 40:1	(4,000) 61:1	(6,100) 63:1	(6,300) Bomba cc/ciclo 60 cc 60 cc 60 cc 60 cc 100 cc 60 cc 100 cc gpm (lpm) @ 60 cpm 0.9 (3.4) 0.9 (3.4) 0.9 (3.4) 0.9 (3.4) 1.6 (6.0) 0.9 (3.4) 1.6 (6.0) Motor NXT (cc) 200 400 700 1200 2200 1800 3400 ESPECIFICACIONES Check-Mate L20c Relación (Máx. psi)   5:1	(500) 11:1	(1,100) 20:1	(2,000) 38:1	(3,800) 61:1	(6,100) Bomba cc/ciclo 60 cc 60 cc 60 cc 60 cc 60 cc gpm (lpm) @ 60 cpm 0.9 (3.4) 0.9 (3.4) 0.9 (3.4) 0.9 (3.4) 0.9 (3.4) Motor NXT (cc) 200 400 700 1200 1800 ESPECIFICACIONES Check-Mate D200  (3 pulg) Relación (Máx. psi)   5:1	(500) 11:1	(1,100) 14:1	(1,400) 20:1	(2,000) 23:1	(2,300) 26:1	(2,600) 29:1	(2,900) 36:1	(3,600) 38:1	(3,800) 40:1	(4,000) 55:1	(5,500) 61:1	(6,100) 63:1	(6,300) 68:1	(6,200) Bomba cc/ciclo 60 cc 60 cc 500 cc 60 cc 200 cc 500 cc 250 cc 200 cc 60 cc 100 cc 250 cc 60 cc 100 cc 200 cc gpm (lpm) @ 60 cpm 0.9 (3.4) 0.9 (3.4) 7.8 (30) 0.9 (3.4) 3.2 (12) 7.8 (30) 4.0 (15) 3.2 (12) 0.9 (3.4) 1.6 (6.0) 4.0 (15) 0.9 (3.4) 1.6 (6.0) 3.2 (12) Motor NXT (cc) 200 400 3400 700 2200 6500 3400 3400 1200 2200 6500 1800 3400 6500

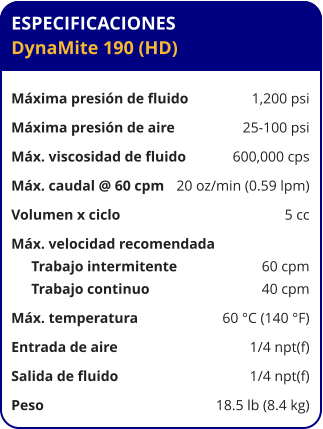

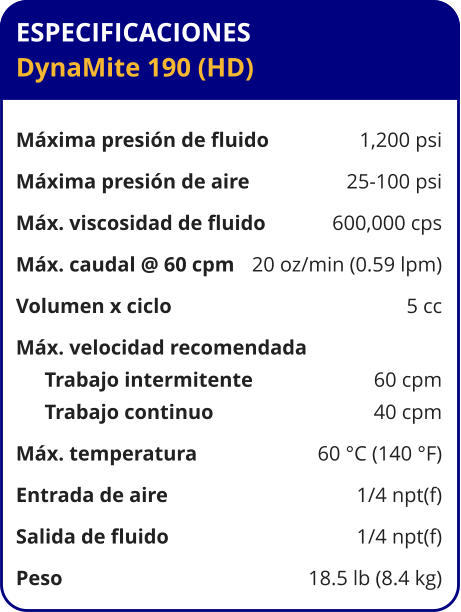

DynaMite 190 (HD) con pistones de 3”
DynaMite 190

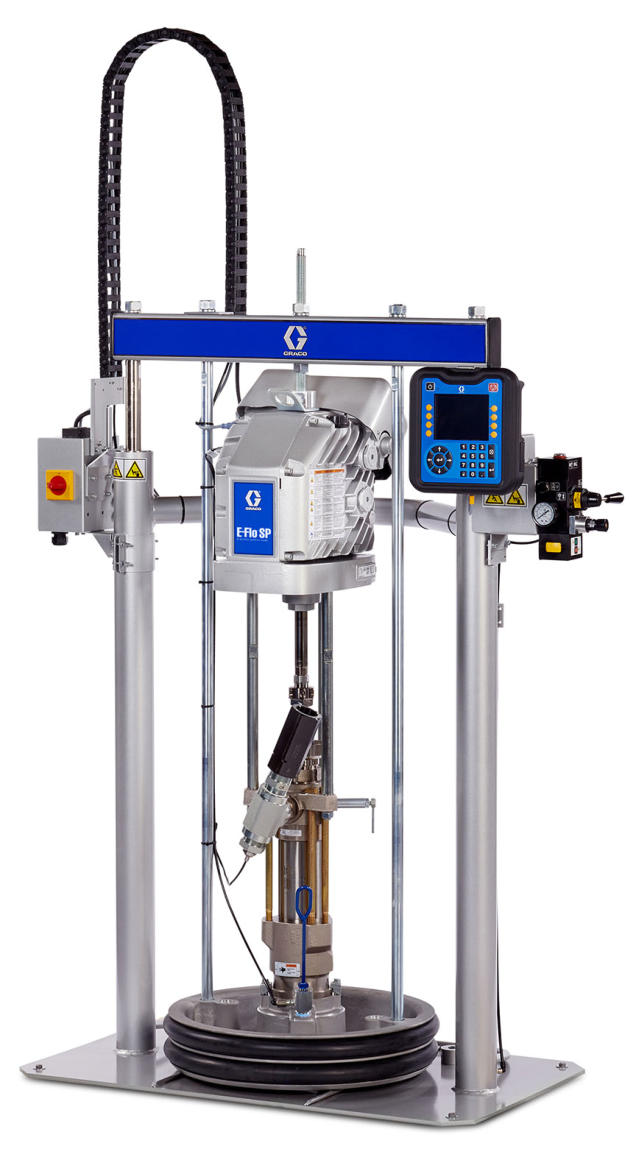

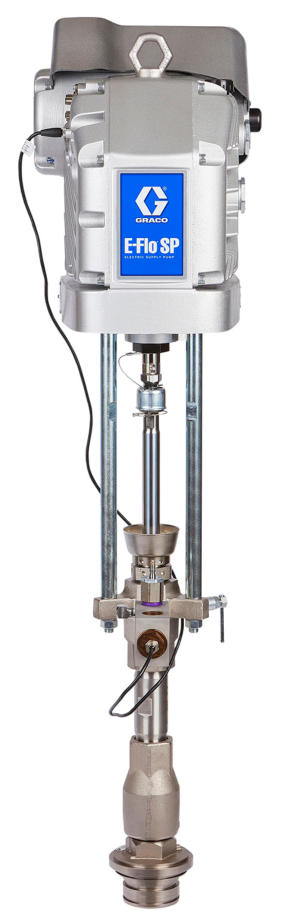

E-Flo SP CM
Para aplicaciones industriales de sellos y adhesivos, las bombas y sistemas de suministro eléctricos de Graco mejoran el rendimiento del proceso reducen los tiempos de inproductividad, reducen los costos de mantenimiento y aumentan la eficiencia. Las bombas de suministro eléctricas E-Flo SP son impulsadas por un controlador eléctrico que proporciona un control de flujo de circuito cerrado integrado en tiempo real, proporcionando un rendimiento y una eficiencia superiores en comparación con las bombas de suministro neumático en sistemas de presión constante.

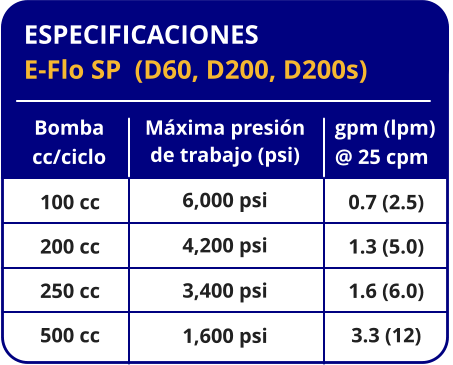

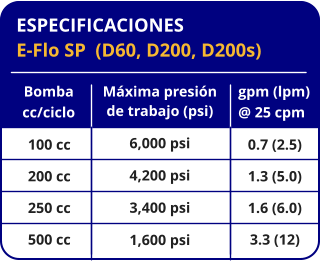

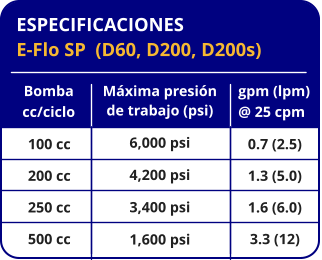

ESPECIFICACIONES E-Flo SP  (D60, D200, D200s) gpm (lpm) @ 25 cpm 0.7 (2.5) 1.3 (5.0) 1.6 (6.0) 3.3 (12) Máxima presión de trabajo (psi) 6,000 psi 4,200 psi 3,400 psi 1,600 psi Bomba cc/ciclo 100 cc 200 cc 250 cc 500 cc
Sistemas de suministro eléctricos para recipientes de 5 galones (D60) y 55 galones (D200 / D200s)
La bomba Graco E-Flo SP permite la evolución de estrategias de control de presión constante a flujo variable. Esta revolucionaria tecnología de bomba de suministro eléctrica puede combinarse con nuestro sistema de control de flujo Precision Continuous Flow (PCF) para proporcionar un control de flujo en bucle cerrado en tiempo real. Disponible tambien en versión Tandem.
Disponible para 240 y 480 V en acero CS o SST con empaques Severe-Duty o MaxLife
Un ADM controla hasta 6 bombas
Para materiales muy viscosos y abrasivos
TODOS LOS DERECHOS RESERVADOS @ CHAKONG, S.A. DE C.V.
NAVEGACION Y REDES SOCIALES
CHAKONG, S.A. DE C.V.
CAMINO AL ITESO 8900 INTERIOR 1F PARQUE INDUSTRIAL PROLOGIS TLAQUEPAQUE, JALISCO MÉXICO, C.P. 45608 TEL. +52 (33) 3122 2021
youtube
facebook
google+
linkedin
twitter
correo
privacidad
mapa de sitio
    
Los Sistemas de suministro Graco bombean de manera confiable selladores de un componente, adhesivos y otros materiales de viscosidad media a alta desde baldes o bidones hasta sistemas de medición y despachadores. Los Sistemas de suministro de Graco ayudan a maximizar la capacidad de producción de su fábrica con características novedosas y avanzadas tecnologías en bombas y motores neumáticos.
DynaMite 190 (HD)
Mini-extrusora para monocomponentes La recién diseñada bomba DynaMite 190 de Graco utiliza el motor neumático NXT para proporcionar la potencia necesaria para mover materiales viscosos desde pequeños contenedores. Proporciona una dispensación de fluidos precisa y consistente desde contenedores de un cuarto de galón y un galón.
+INFO
Características y Beneficios Extruye el material viscoso desde su fuente original de un cuarto (0.95 l) o 1 galón (3.79 l) Compacto y ligero Entrega fluida de alta precisión Construido resistente para condiciones resistentes
Aplicaciones Típicas Dispensación de fluidos y pastas viscosas Aplicaciones de válvulas manuales o automáticas Pequeñas celdas de fabricación Aplicación de banco de trabajo industrial
Check-Mate L20c
Elevador ligero sobre un carrito. Para aplicaciones de bajo volumen de materiales de baja viscosidad que no requieren presión adicional. Los controles neumáticos elevan la bomba y la gravedad hace la presion sobre el plato seguidor. Carrito fácil de maniobrar para mayor movilidad. Ideal para lugares de construcción.
Características Sistemas exclusivos para cubetas de 5 galones (20 litros) Sellos de limpiadores de poliuretano, PTFE, Nitrilo
Check-Mate S20 / S20c
Para aplicaciones de materiales de viscosidad media a alta de bajo volumen dentro de la planta. Se puede usar como un conjunto alimentador en sistemas más complejos. Para uso exclusivo con cubetas de 5 galones (20 litros)
Sistema de suministro estacionario
Sistema de suministro móvil
Check-Mate S20
Check-Mate S20c
Características Sistemas exclusivos para cubetas de 5 galones (20 litros) Sellos de limpiadores de poliuretano, PTFE, Nitrilo

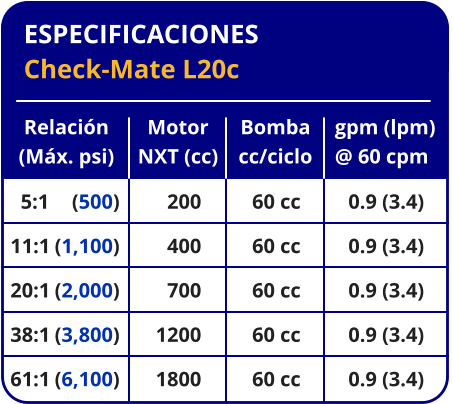

ESPECIFICACIONES Check-Mate L20c Relación (Máx. psi)   5:1	(500) 11:1	(1,100) 20:1	(2,000) 38:1	(3,800) 61:1	(6,100) Bomba cc/ciclo 60 cc 60 cc 60 cc 60 cc 60 cc gpm (lpm) @ 60 cpm 0.9 (3.4) 0.9 (3.4) 0.9 (3.4) 0.9 (3.4) 0.9 (3.4) Motor NXT (cc) 200 400 700 1200 1800 ESPECIFICACIONES Check-Mate S20 / S20c Relación (Máx. psi)   5:1	(500) 11:1	(1,100) 20:1	(2,000) 38:1	(3,800) 40:1	(4,000) 61:1	(6,100) 63:1	(6,300) Bomba cc/ciclo 60 cc 60 cc 60 cc 60 cc 100 cc 60 cc 100 cc gpm (lpm) @ 60 cpm 0.9 (3.4) 0.9 (3.4) 0.9 (3.4) 0.9 (3.4) 1.6 (6.0) 0.9 (3.4) 1.6 (6.0) Motor NXT (cc) 200 400 700 1200 2200 1800 3400
Para materiales de viscosidad media a alta. Proporciona una mayor fuerza hacia abajo y mayor capacidad de balde que el S20. Funciona con recipientes de 5, 7 y 16 galones (20, 30 y 60 litros).
Check-Mate D60
Para aplicaciones de materiales de viscosidad media a alta de alto volumen en plantas industriales. Estos sistemas de suministro cuentan con elevadores de 3 pulg. y se pueden usar con recipientes de 5, 7, 16, 30 y 55* galones (20, 30, 60, 120 y 200 litros). *Todas las relaciones están disponibles solamente con platos de 55 galones (200 litros)
Check-Mate D200
Características Rápida colocación del bidón o balde Los controles de aire incorporados ofrecen un control fácil de ver y utilizar Interfaz de usuario intuitiva Las juntas del plato seguidor se pueden reemplazar en segundos El acoplamiento de desconexión rápida de la bomba, el montaje del tensor y el cartucho de la bomba le permiten reparar la bomba sin desmontarla del elevador Los sensores opcionales y la torre ligera permiten al operador saber cuándo es momento de cambiar el bidón El sistema de seguimiento eléctrico del filtro en tándem y la despresurización eléctrica opcionales permiten el control absoluto del sistema en tándem
Módulo de control avanzado para operaciones en tándem

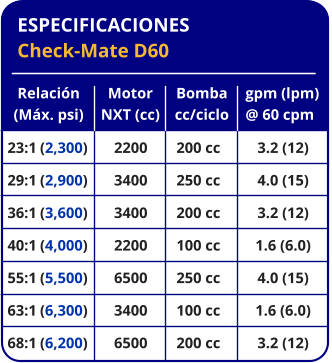

ESPECIFICACIONES Check-Mate D60 Relación (Máx. psi) 23:1	(2,300) 29:1	(2,900) 36:1	(3,600) 40:1	(4,000) 55:1	(5,500) 63:1	(6,300) 68:1	(6,200) Bomba cc/ciclo 200 cc 250 cc 200 cc 100 cc 250 cc 100 cc 200 cc gpm (lpm) @ 60 cpm 3.2 (12) 4.0 (15) 3.2 (12) 1.6 (6.0) 4.0 (15) 1.6 (6.0) 3.2 (12) Motor NXT (cc) 2200 3400 3400 2200 6500 3400 6500 ESPECIFICACIONES Check-Mate D200  (3 pulg) Relación (Máx. psi)   5:1	(500) 11:1	(1,100) 14:1	(1,400) 20:1	(2,000) 23:1	(2,300) 26:1	(2,600) 29:1	(2,900) 36:1	(3,600) 38:1	(3,800) 40:1	(4,000) 55:1	(5,500) 61:1	(6,100) 63:1	(6,300) 68:1	(6,200) Bomba cc/ciclo 60 cc 60 cc 500 cc 60 cc 200 cc 500 cc 250 cc 200 cc 60 cc 100 cc 250 cc 60 cc 100 cc 200 cc gpm (lpm) @ 60 cpm 0.9 (3.4) 0.9 (3.4) 7.8 (30) 0.9 (3.4) 3.2 (12) 7.8 (30) 4.0 (15) 3.2 (12) 0.9 (3.4) 1.6 (6.0) 4.0 (15) 0.9 (3.4) 1.6 (6.0) 3.2 (12) Motor NXT (cc) 200 400 3400 700 2200 6500 3400 3400 1200 2200 6500 1800 3400 6500
Para aplicaciones de materiales de alta viscosidad de uso pesado y alto volumen. Postes de elevador de más de 6,5 pulg. proporcionan mayor fuerza hacia abajo para materiales que son difíciles de mover. Disponible para recipientes de 30 y 55* galones (120 y 200 litros). *Todas las relaciones están disponibles solamente con platos de 55 galones (200 litros)
Check-Mate D200s
Bomba Check-Mate
ESPECIFICACIONES Check-Mate D200s  (6.5 pulg) Relación (Máx. psi) 14:1	(1,400) 23:1	(2,300) 26:1	(2,600) 29:1	(2,900) 36:1	(3,600) 40:1	(4,000) 42:1	(4,200) 55:1	(5,500) 63:1	(6,300) 68:1	(6,200) 85:1	(6,200) Bomba cc/ciclo 500 cc 200 cc 500 cc 250 cc 200 cc 100 cc 500 cc 250 cc 100 cc 200 cc 250 cc gpm (lpm) @ 60 cpm 7.8 (30) 3.2 (12) 7.8 (30) 4.0 (15) 3.2 (12) 1.6 (6.0) 7.8 (30) 4.0 (15) 1.6 (6.0) 3.2 (12) 4.0 (15) Motor NXT (cc) 3400 2200 6500 3400 3400 2200 10000 6500 3400 6500 10000

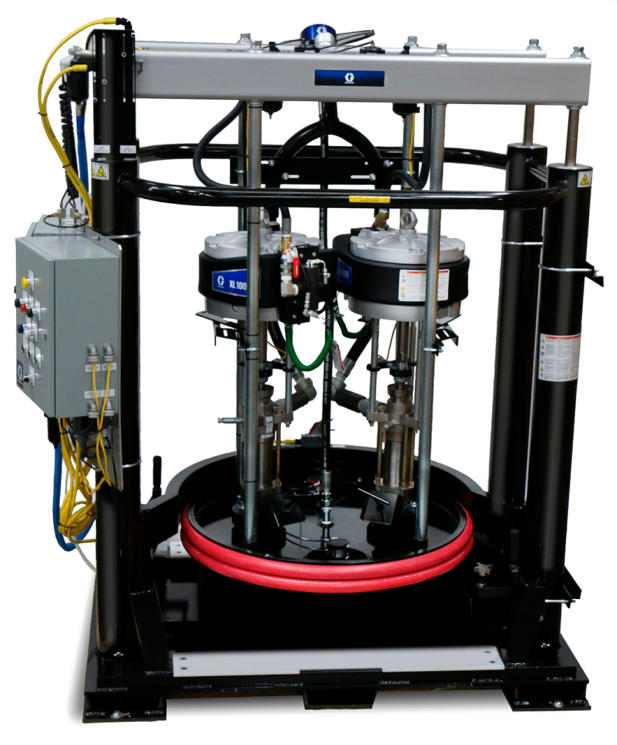

Sistema de alimentación para sellantes en contenedores de volumen de 1200 litros (300 galones) para aplicaciones de cordones de sellado y la pulverización del material protector a la carrocería en la industria automotriz.
Uni-Drum 1200
Características Minimiza el cambio del tambor a través del tiempo Reduce el requerimiento de espacio en el piso de la bomba de ariete y del contenedor portátil Reduce el desperdicio de material con una placa de arrastre de superficie de fondo plana Proporciona un cambio rápido de contenedores y garantiza la alineación del tambor
+INFO
Accesorios para bombas Check-Mate
Controles de aire integrados Diseño modular Una ubicación cómoda y fácil de utilizar La purga con solo pulsar un botón facilita el cambio del bidón Bloqueo opcional de dos botones
Módulo de control de fluido El modulo de pantalla de usuario y control de fluidos de Graco le permite supervisar y controlar variables críticas del proceso, tales como:
Control electrónico de la despresurización y la recirculación Seguimiento y supervisión opcionales de la presión del filtro para advertirle de posibles roturas o tapones
Platos seguidores con sello simple o doble para todos los tamaños de recipientes. Hay limpiadores disponibles de nitrilo, poliuretano, PTFE o EPDM
Control DataTrak. Más control que nunca. Los Sistemas de suministro de Graco están disponibles con DataTrak, un sistema de seguimiento electrónico incorporado “inteligente”. DataTrak le da el control al:
Realizar el seguimiento y presentación en pantalla del consumo de material y el caudal volumétrico, indicándole cuánto material queda en el bidón Proporcionar diagnóstico de la bomba, indicando cuándo es el momento adecuado para el mantenimiento de rutina Proporcionar protección contra fuga de bomba al supervisar la velocidad de la misma y apagarla automáticamente
Control avanzado para operaciones en tándem
Módulo de visualización en tándem. Eficiencia y control mejorados. El módulo de pantalla en tándem le permite configurar sus sistemas de suministro para que operen en tándem y lograr mayores productividad y tiempo activo. El cruce eléctrico automático elimina los tiempos de paro, con lo cual usted obtiene el doble del volumen de material antes de tener que cambiar los bidones o cubos Una fácil interfaz de usuario da al operador el control total Únicamente se requiere un Módulo de pantalla en tándem para los dos sistemas
DynaMite 190
E-Flo SP CM
Para aplicaciones industriales de sellos y adhesivos, las bombas y sistemas de suministro eléctricos de Graco mejoran el rendimiento del proceso reducen los tiempos de inproductividad, reducen los costos de mantenimiento y aumentan la eficiencia.
ESPECIFICACIONES E-Flo SP  (D60, D200, D200s) gpm (lpm) @ 25 cpm 0.7 (2.5) 1.3 (5.0) 1.6 (6.0) 3.3 (12) Máxima presión de trabajo (psi) 6,000 psi 4,200 psi 3,400 psi 1,600 psi Bomba cc/ciclo 100 cc 200 cc 250 cc 500 cc
Sistemas de suministro eléctricos para recipientes de 5 galones (D60) y 55 galones (D200 / D200s)
Disponible para 240 y 480 V en acero CS o SST con empaques Severe-Duty o MaxLife
Un ADM controla hasta 6 bombas
Las bombas de suministro eléctricas E-Flo SP son impulsadas por un controlador eléctrico que proporciona un control de flujo de circuito cerrado integrado en tiempo real, proporcionando un rendimiento y una eficiencia superiores en comparación con las bombas de suministro neumático en sistemas de presión constante.
Disponible también en versión Tandem
Uni-Drum 1200
Para materiales muy viscosos y abrasivos
DynaMite 190 (HD) con pistones de 3”
TODOS LOS DERECHOS RESERVADOS @ CHAKONG
NAVEGACION Y REDES SOCIALES
youtube
facebook
google+
linkedin
twitter
correo
privacidad
mapa de sitio
    
Los Sistemas de suministro Graco bombean de manera confiable selladores de un componente, adhesivos y otros materiales de viscosidad media a alta desde baldes o bidones hasta sistemas de medición y despachadores.
+INFO
DynaMite 190
Mini-extrusora para monocomponentes La recién diseñada bomba DynaMite 190 de Graco utiliza el motor neumático NXT para proporcionar la potencia necesaria para mover materiales viscosos desde pequeños contenedores. Proporciona una dispensación de fluidos precisa y consistente desde contenedores de un cuarto de galón y un galón.
Características y Beneficios Extruye el material viscoso desde su fuente original de un cuarto (0.95 l) o 1 galón (3.79 l) Compacto y ligero Entrega fluida de alta precisión Construido resistente para condiciones resistentes

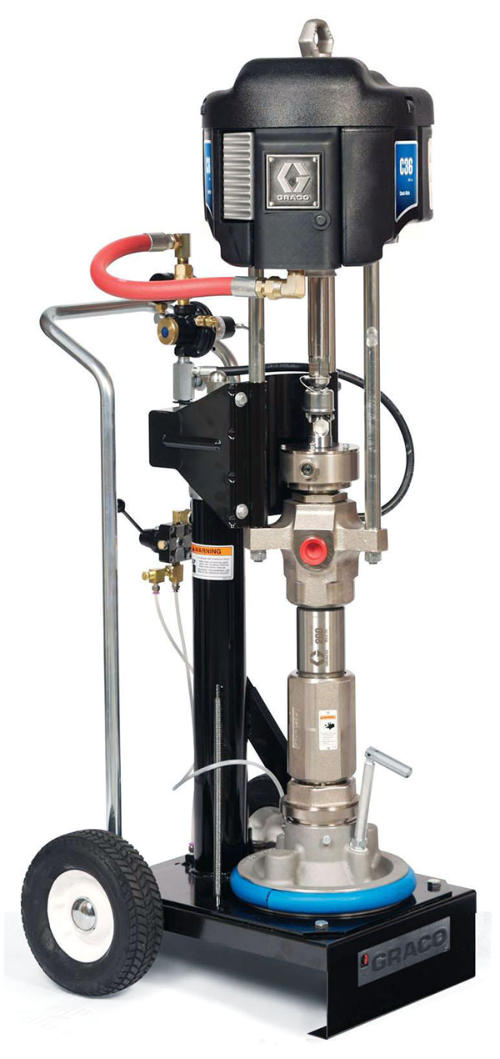

Check-Mate L20c
Elevador ligero sobre un carrito. Para aplicaciones de bajo volumen de materiales de baja viscosidad que no requieren presión adicional. Los controles neumáticos elevan la bomba y la gravedad hace la presion sobre el plato seguidor. Carrito fácil de maniobrar para mayor movilidad. Ideal para lugares de construcción.
Características Sistemas exclusivos para cubetas de 5 galones (20 litros) Sellos de limpiadores de poliuretano, PTFE, Nitrilo
ESPECIFICACIONES Check-Mate L20c Relación (Máx. psi)   5:1	(500) 11:1	(1,100) 20:1	(2,000) 38:1	(3,800) 61:1	(6,100) Bomba cc/ciclo 60 cc 60 cc 60 cc 60 cc 60 cc gpm (lpm) @ 60 cpm 0.9 (3.4) 0.9 (3.4) 0.9 (3.4) 0.9 (3.4) 0.9 (3.4) Motor NXT (cc) 200 400 700 1200 1800

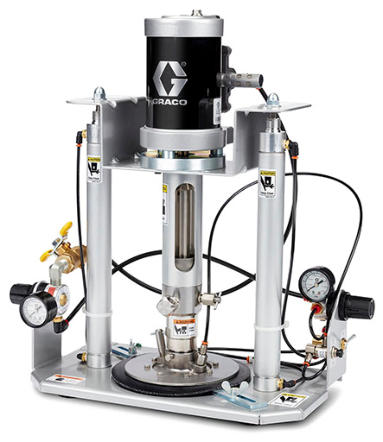

Check-Mate S20 / S20c
Para aplicaciones de materiales de viscosidad media a alta de bajo volumen dentro de la planta. Se puede usar como un conjunto alimentador en sistemas más complejos. Para uso exclusivo con cubetas de 5 galones (20 litros)
Sistema de suministro estacionario
Sistema de suministro móvil

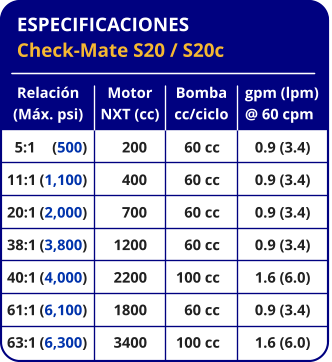

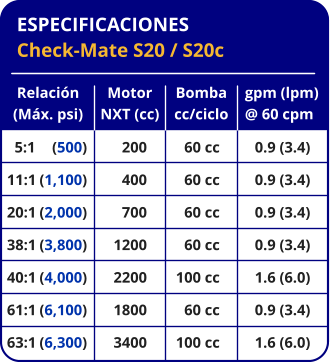

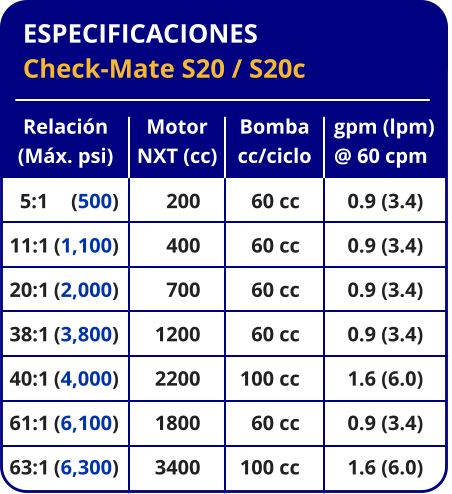

ESPECIFICACIONES Check-Mate S20 / S20c Relación (Máx. psi)   5:1	(500) 11:1	(1,100) 20:1	(2,000) 38:1	(3,800) 40:1	(4,000) 61:1	(6,100) 63:1	(6,300) Bomba cc/ciclo 60 cc 60 cc 60 cc 60 cc 100 cc 60 cc 100 cc gpm (lpm) @ 60 cpm 0.9 (3.4) 0.9 (3.4) 0.9 (3.4) 0.9 (3.4) 1.6 (6.0) 0.9 (3.4) 1.6 (6.0) Motor NXT (cc) 200 400 700 1200 2200 1800 3400
Check-Mate D60
Para materiales de viscosidad media a alta. Proporciona una mayor fuerza hacia abajo y mayor capacidad de balde que el S20. Funciona con recipientes de 5, 7 y 16 galones (20, 30 y 60 litros).

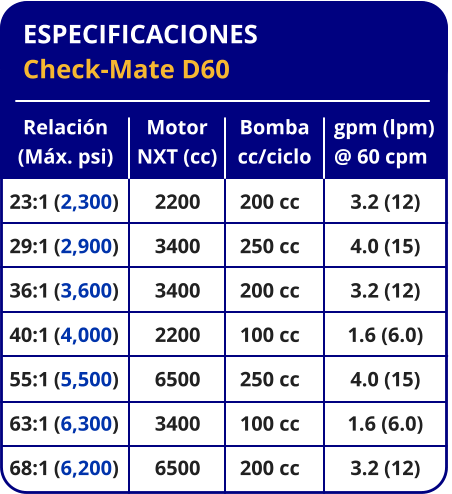

ESPECIFICACIONES Check-Mate D60 Relación (Máx. psi) 23:1	(2,300) 29:1	(2,900) 36:1	(3,600) 40:1	(4,000) 55:1	(5,500) 63:1	(6,300) 68:1	(6,200) Bomba cc/ciclo 200 cc 250 cc 200 cc 100 cc 250 cc 100 cc 200 cc gpm (lpm) @ 60 cpm 3.2 (12) 4.0 (15) 3.2 (12) 1.6 (6.0) 4.0 (15) 1.6 (6.0) 3.2 (12) Motor NXT (cc) 2200 3400 3400 2200 6500 3400 6500

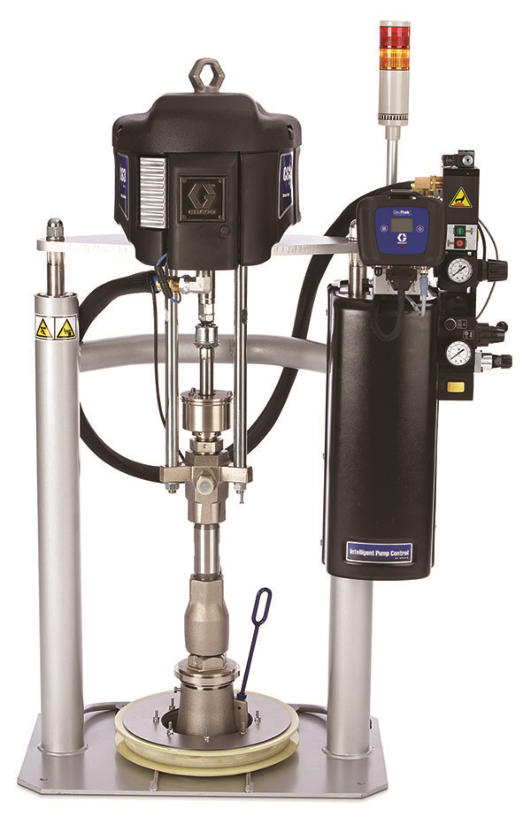

Check-Mate D200
Para aplicaciones de materiales de viscosidad media a alta de alto volumen en plantas industriales. Estos sistemas de suministro cuentan con elevadores de 3 pulg. y se pueden usar con recipientes de 5, 7, 16, 30 y 55* galones (20, 30, 60, 120 y 200 litros). *Todas las relaciones están disponibles solamente con platos de 55 galones (200 litros)
Características Rápida colocación del bidón o balde Los controles de aire incorporados ofrecen un control fácil de ver y utilizar Interfaz de usuario intuitiva Las juntas del plato seguidor se pueden reemplazar en segundos El acoplamiento de desconexión rápida de la bomba, el montaje del tensor y el cartucho de la bomba le permiten reparar la bomba sin desmontarla del elevador Los sensores opcionales y la torre ligera permiten al operador saber cuándo es momento de cambiar el bidón El sistema de seguimiento eléctrico del filtro en tándem y la despresurización eléctrica opcionales permiten el control absoluto del sistema en tándem
Módulo de control avanzado para operaciones en tándem

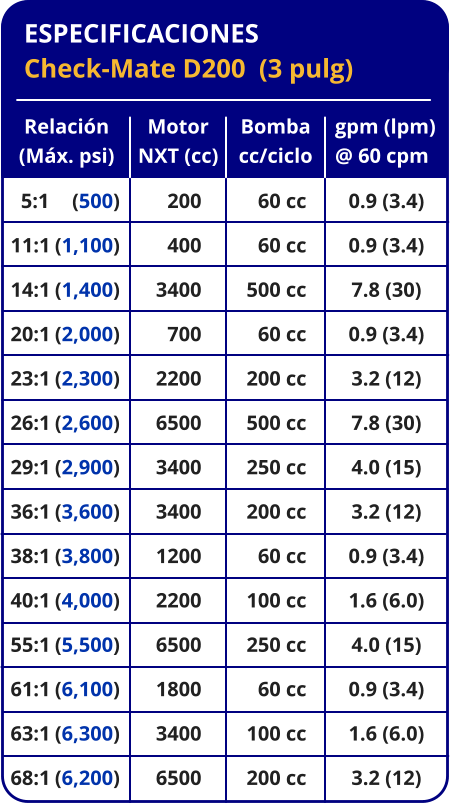

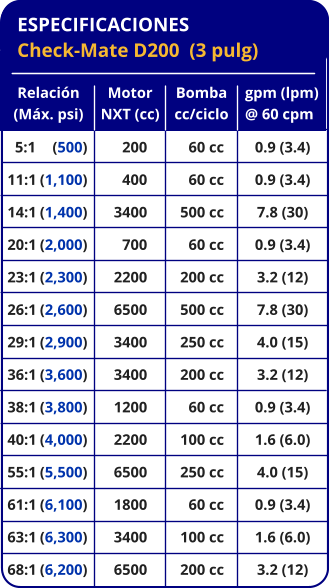

ESPECIFICACIONES Check-Mate D200  (3 pulg) Relación (Máx. psi)   5:1	(500) 11:1	(1,100) 14:1	(1,400) 20:1	(2,000) 23:1	(2,300) 26:1	(2,600) 29:1	(2,900) 36:1	(3,600) 38:1	(3,800) 40:1	(4,000) 55:1	(5,500) 61:1	(6,100) 63:1	(6,300) 68:1	(6,200) Bomba cc/ciclo 60 cc 60 cc 500 cc 60 cc 200 cc 500 cc 250 cc 200 cc 60 cc 100 cc 250 cc 60 cc 100 cc 200 cc gpm (lpm) @ 60 cpm 0.9 (3.4) 0.9 (3.4) 7.8 (30) 0.9 (3.4) 3.2 (12) 7.8 (30) 4.0 (15) 3.2 (12) 0.9 (3.4) 1.6 (6.0) 4.0 (15) 0.9 (3.4) 1.6 (6.0) 3.2 (12) Motor NXT (cc) 200 400 3400 700 2200 6500 3400 3400 1200 2200 6500 1800 3400 6500

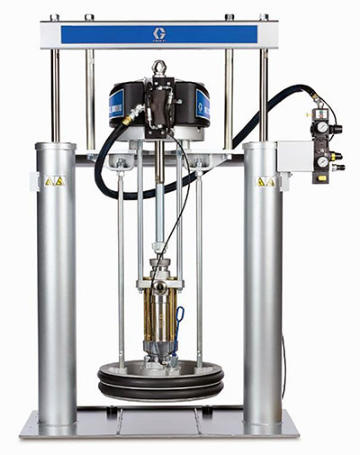

Check-Mate D200s
Para aplicaciones de materiales de alta viscosidad de uso pesado y alto volumen. Postes de elevador de más de 6,5 pulg. proporcionan mayor fuerza hacia abajo para materiales que son difíciles de mover. Disponible para recipientes de 30 y 55* galones (120 y 200 l). *Todas las relaciones están disponibles solamente con platos de 55 galones (200 litros)
Bomba Check-Mate
ESPECIFICACIONES Check-Mate D200s  (6.5 pulg) Relación (Máx. psi) 14:1	(1,400) 23:1	(2,300) 26:1	(2,600) 29:1	(2,900) 36:1	(3,600) 40:1	(4,000) 42:1	(4,200) 55:1	(5,500) 63:1	(6,300) 68:1	(6,200) 85:1	(6,200) Bomba cc/ciclo 500 cc 200 cc 500 cc 250 cc 200 cc 100 cc 500 cc 250 cc 100 cc 200 cc 250 cc gpm (lpm) @ 60 cpm 7.8 (30) 3.2 (12) 7.8 (30) 4.0 (15) 3.2 (12) 1.6 (6.0) 7.8 (30) 4.0 (15) 1.6 (6.0) 3.2 (12) 4.0 (15) Motor NXT (cc) 3400 2200 6500 3400 3400 2200 10000 6500 3400 6500 10000
Sistema de alimentación para sellantes en contenedores de volumen de 1200 litros (300 galones) para aplicaciones de cordones de sellado y la pulverización del material protector a la carrocería en la industria automotriz.
Uni-Drum 1200
Características Minimiza el cambio del tambor a través del tiempo Reduce el requerimiento de espacio en el piso de la bomba de ariete y del contenedor portátil Reduce el desperdicio de material con una placa de arrastre de superficie de fondo plana Proporciona un cambio rápido de contenedores y garantiza la alineación del tambor

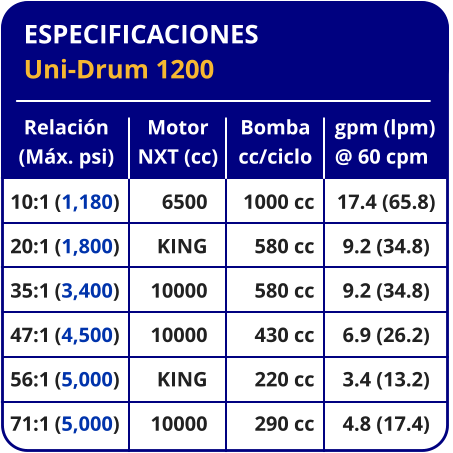

ESPECIFICACIONES Uni-Drum 1200 Relación (Máx. psi) 10:1	(1,180) 20:1	(1,800) 35:1	(3,400) 47:1	(4,500) 56:1	(5,000) 71:1	(5,000) Bomba cc/ciclo 1000 cc 580 cc 580 cc 430 cc 220 cc 290 cc gpm (lpm) @ 60 cpm 17.4 (65.8) 9.2 (34.8) 9.2 (34.8) 6.9 (26.2) 3.4 (13.2) 4.8 (17.4) Motor NXT (cc) 6500 KING 10000 10000 KING 10000
Accesorios para bombas Check-Mate

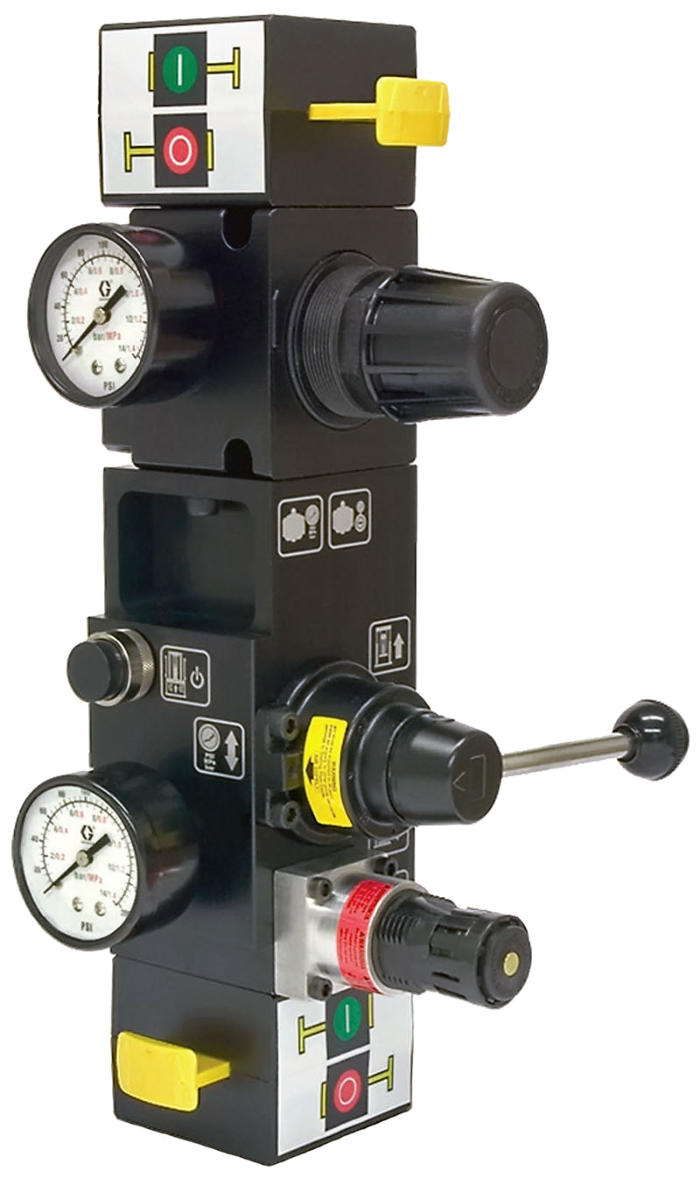

Controles de aire integrados Diseño modular Una ubicación cómoda y fácil de utilizar La purga con solo pulsar un botón facilita el cambio del bidón Bloqueo opcional de dos botones

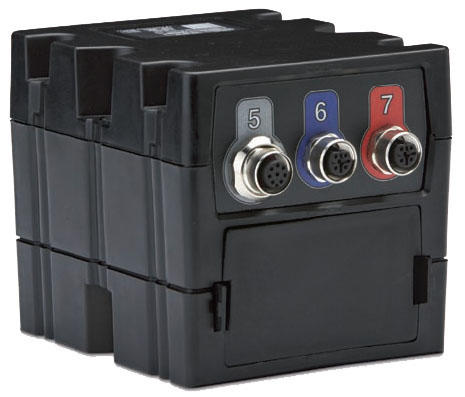

Módulo de control de fluido El modulo de pantalla de usuario y control de fluidos de Graco le permite supervisar y controlar variables críticas del proceso, tales como:
Control electrónico de la despresurización y la recirculación Seguimiento y supervisión opcionales de la presión del filtro para advertirle de posibles roturas o tapones
Platos seguidores con sello simple o doble para todos los tamaños de recipientes. Hay limpiadores disponibles de nitrilo, poliuretano, PTFE o EPDM
Control DataTrak. Más control que nunca. Los Sistemas de suministro de Graco están disponibles con DataTrak, un sistema de seguimiento electrónico incorporado “inteligente”.
Realizar el seguimiento y presentación en pantalla del consumo de material y el caudal volumétrico, indicándole cuánto material queda en el bidón Proporcionar diagnóstico de la bomba, indicando cuándo es el momento adecuado para el mantenimiento de rutina Proporcionar protección contra fuga de bomba al supervisar la velocidad de la misma y apagarla automáticamente
Control avanzado para operaciones en tándem
Módulo de visualización en tándem. Eficiencia y control mejorados. El módulo de pantalla en tándem le permite configurar sus sistemas de suministro para que operen en tándem y lograr mayores productividad y tiempo activo. El cruce eléctrico automático elimina los tiempos de paro, con lo cual usted obtiene el doble del volumen de material antes de tener que cambiar los bidones o cubos Una fácil interfaz de usuario da al operador el control total Únicamente se requiere un Módulo de pantalla en tándem para los dos sistemas
DynaMite 190
Para materiales muy viscosos y abrasivos
con pistones de 3”
DynaMite 190 HD
Aplicaciones Típicas Dispensación de fluidos y pastas viscosas Aplicaciones de válvulas manuales o automáticas Pequeñas celdas de fabricación Aplicación de banco de trabajo industrial
E-Flo SP CM
Un ADM controla hasta 6 bombas
Para aplicaciones industriales de sellos y adhesivos, las bombas y sistemas de suministro eléctricos de Graco mejoran el rendimiento del proceso reducen los tiempos de inproductividad, reducen los costos de mantenimiento y aumentan la eficiencia.
Sistemas de suministro eléctricos para recipientes de 5 galones (D60) y 55 galones (D200 / D200s)
ESPECIFICACIONES E-Flo SP  (D60, D200, D200s) gpm (lpm) @ 25 cpm 0.7 (2.5) 1.3 (5.0) 1.6 (6.0) 3.3 (12) Máxima presión de trabajo (psi) 6,000 psi 4,200 psi 3,400 psi 1,600 psi Bomba cc/ciclo 100 cc 200 cc 250 cc 500 cc
Disponible también en versión Tandem
Disponible para 240 y 480 V en acero CS o SST con empaques Severe-Duty o MaxLife
