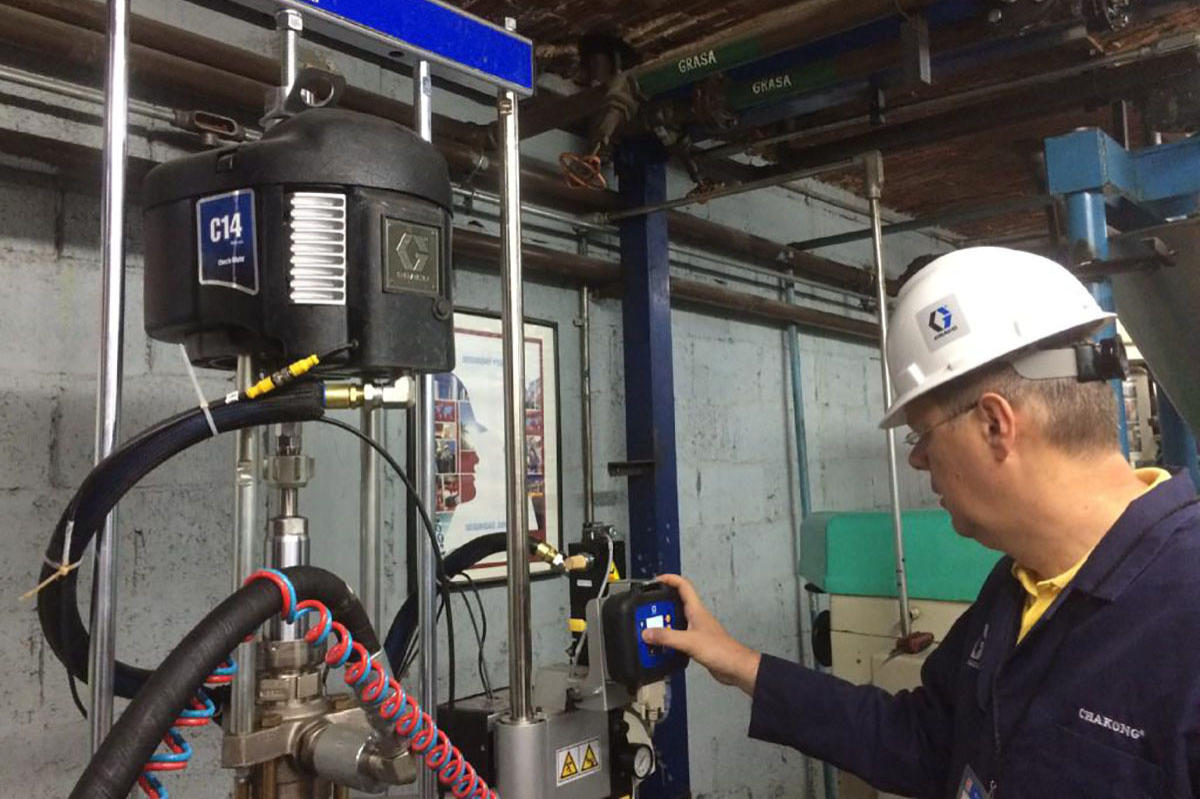

El kit de disparo de dispensación SmartWare contiene todo lo que necesita
para convertir su bomba de Graco existente en un sistema de dosificación.
Es una manera precisa y económica de dosificar el material, ahorrándole
tiempo, material y costos de mano de obra. Compatible con las bombas

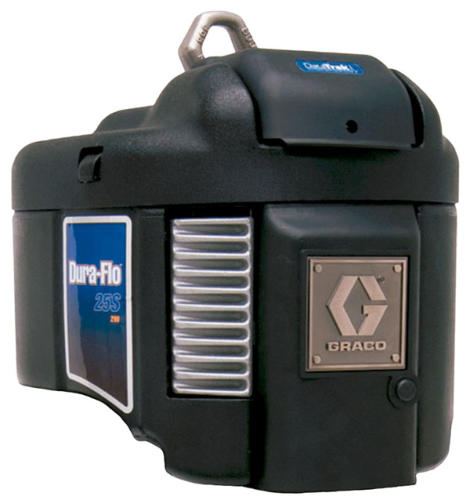

DuraFlo o CheckMate con tecnología de motor de aire NXT y con la mayoría
de los sistemas de suministro de Graco.
SmartWare
CAMINO AL ITESO 8900
INTERIOR 1F
PARQUE INDUSTRIAL PROLOGIS
TLAQUEPAQUE, JALISCO
MEXICO, C.P. 45608
TELEFONO: +52 (33) 3122 2021

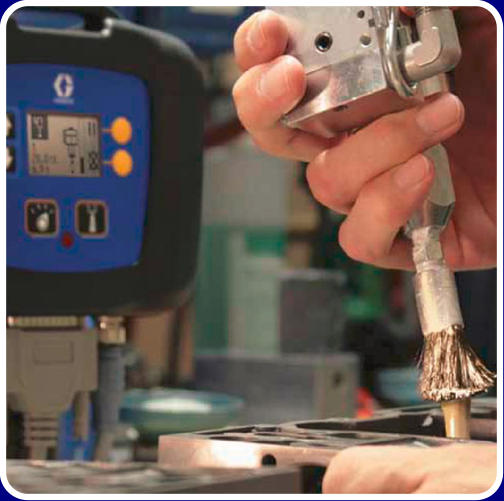

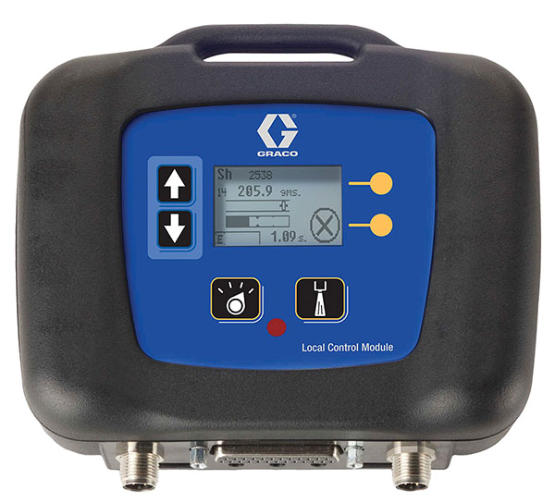

CÓMO FUNCIONA EL SMARTWARE
Cuando agrega el kit de dispensación
SmartWare a su sistema de bombeo Graco,
obtiene una forma precisa y económica para
dosificar el material - ahorrándole tiempo,
material y costos de mano de obra.
Proporciona una dosificación precisa sin
caudalímetros o medidores de engranaje en
el caudal del fluido. En lugar del medidor de
flujo típico, el kit utiliza un sensor interno del
motor de aire para registrar la posición de la
bomba. Cuando el kit recibe la señal de
arranque, se abre la válvula dispensadora. Una vez que el volumen deseado haya sido dispen-
sado, el kit de dispensado cierra la válvula dispensadora.
PORQUÉ ES INTELIGENTE
Midiendo con precisión el desplazamiento de la bomba, el sistema puede medir con exactitud el
volumen que se está dispensando. Además puede compensar pequeñas variaciones en la
viscosidad, cambios de dirección de la bombeo y retardos en la dosificación de la válvula. El
sistema realiza esta compensación inteligente continuamente durante la operación para
mantener la precisión. Cuando quiere realizar cambios importantes en los parámetros el sistema
requerirá un período corto de dispensación para aprender y adaptarse.
Teoría de funcionamiento
El sistema de dosificación SmartWare no utiliza partes móviles dentro del
caudal del material para medir el volumen bombeado. En cambio, el kit
mide el volumen bombeado mediante el siguiente cálculo:

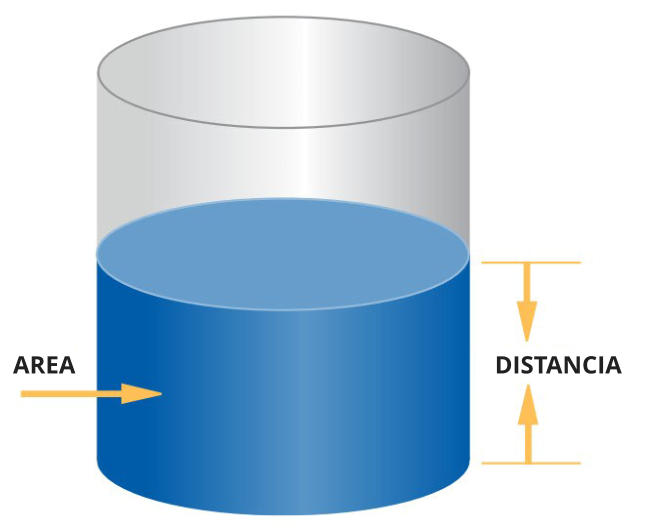

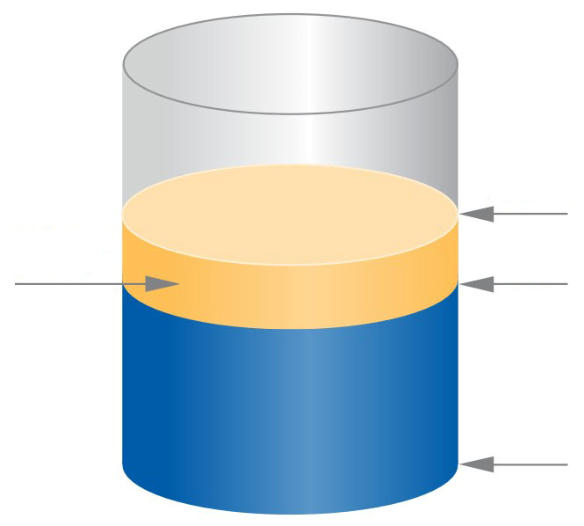

VOLUMEN BOMBEADO = AREA X DISTANCIA

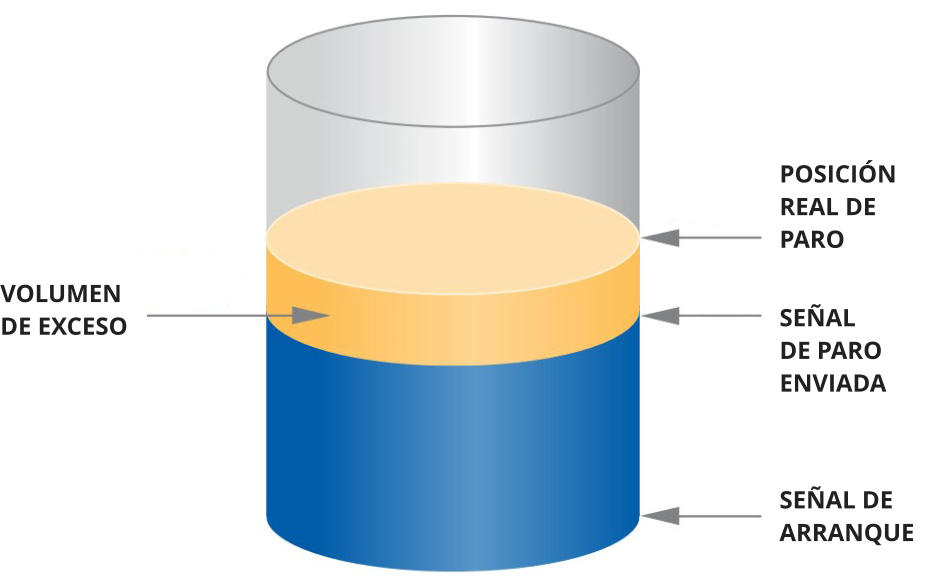

VOLUMEN BOMBEADO - El kit recibe la señal de arranque y se abre la
válvula dispensadora. Una vez que se haya recorrida la distancia adecuada
(volumen de disparo deseado), se cierra la válvula dispensadora y la
bomba se detiene. Los coches no paran el momento en que se pisa el freno,
ni tampoco deja de bombear el kit de bomba SmartWare el momento en
que recibe la señal de paro. Desde el tiempo necesario para que se cierra
físicamente la válvula dispensadora se sigue bombeando fluido; esto se
conoce como volumen de rebasamiento o volumen de exceso.
VOLUMEN DE EXCESO - El kit SmartWare compensa automáticamente
para este volumen de exceso. Lo hace tomando en cuenta el volumen de
exceso de disparos anteriores para luego enviar la señal de paro
anticipadamente.
CONSEJOS PARA MAYOR PRECISIÓN
•

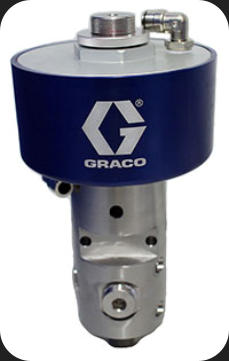

Componentes para una dispensación repetible - Utilice una
combinación rápida y consistente de válvula dispensadora y
solenoide. Escoja un solenoide con el tamaño apropiado,
minimice la longitud y maximice el diámetro de la manguera de
aire entre el solenoide y la válvula dispensadora, y use aire de alta
presión para el solenoide.
•
Velocidades más bajas de la bomba - Disminuir la velocidad de la bomba para cualquier
tamaño de disparo reducirá el volumen de exceso y mejorará la precisión.
•
Configuración del sistema - Utilice la manguera de salida de fluido más corta y con el
menor diámetro posible para minimizar el fluido entre la bomba y el punto de dispensado. Si
está bombeando fluidos de mayor viscosidad con una bomba Graco Dura-Flo, utilice una
válvula de bola de retención (o check) cargada por resorte en la entrada de la bomba. Esto
producirá un bombeo más consistente durante los cambios direccionales de la bomba.
•
Material - materiales compresibles son más difíciles de dosificar con precisión debido a la
inconsistencia del material. Cualquier factor que cambia rápidamente las propiedades del
material afectará también la precisión. Cambios de temperatura del material o materiales de
curado rápido pueden afectar la viscosidad y afectar así la consistencia.
Los disparos que son más grandes que el
desplazamiento de la bomba tendrán una alta
repetibilidad y precisión. No se requiere una
configuración especial.
Los disparos tendrán mayor precisión cuando el
sistema está configurado correctamente. Fluidos
compresibles serán menos precisos que los fluidos
incompresibles.
La precisión de disparos con tamaños muy pequeños
depende altamente de la configuración del sistema y
la compresibilidad del material. Utilice los kits
opcionales para los cambios direccionales de las
bombas para eliminar las inconsistencias de estos
cambios de bomba cuando los disparos sean más
pequeños que el 20% del tamaño de la bomba.
vs.
Guía de selección de SmartWare
•
Utilice esta guía de selección para
ayudar a elegir el tamaño adecuado de
la bomba y la relación para su
aplicación.
•
Utilice siempre la válvula dispensadora
más rápida y consistente disponible, y
mantenga la longitud y el diámetro de
la manguera a un mínimo.
•

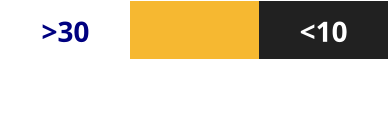

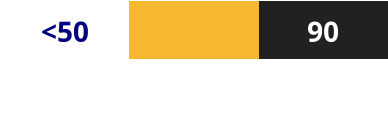

Usa los rangos en esta tabla para
ayudarle a seleccionar el tamaño de su
bomba.

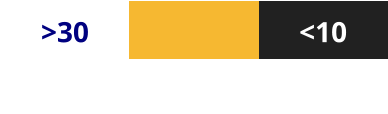

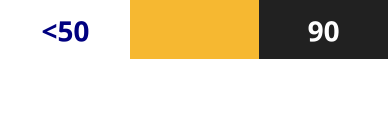

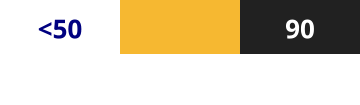

Presión del motor de aire (psi)

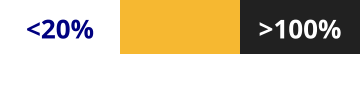

Tamaño disparo / Tamaño bomba
Velocidad de la bomba =
Tamaño disparo / [ Tiempo disparo x
Tamaño bomba ]
Motores de aire NXT y XL

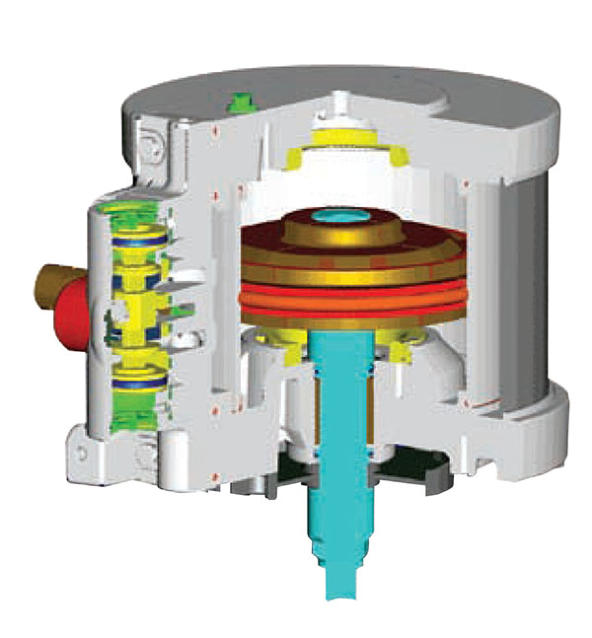

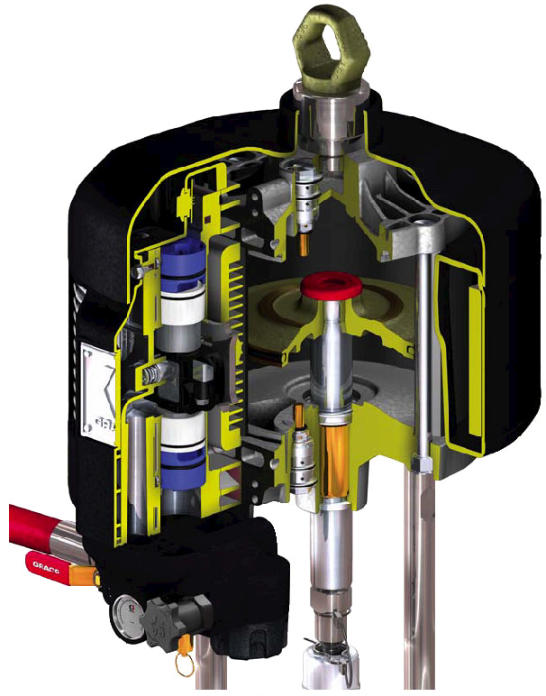

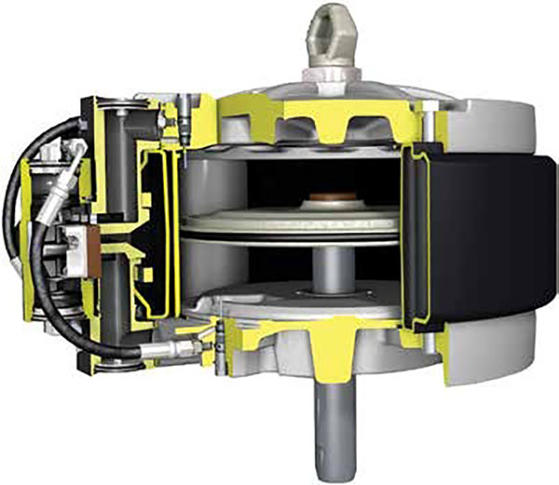

El sistema de dosificación SmartWare está diseñado para la tecnología de
motores de aire NXT de Graco.
Motores NXT
chicos
Motores NXT
grandes
Motores XL
NXT 200
NXT 400
NXT 700
NXT 1200
NXT 1800
NXT 2200
NXT 3400
NXT 6500
XL 10000

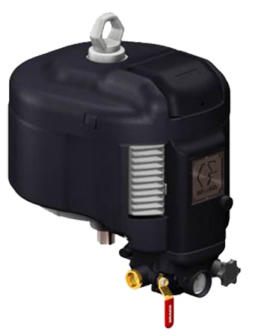

Motor de aire NXT chico
Modelos disponibles con 200 cc, 400 cc, 700 cc, 1200 cc y 1800 cc

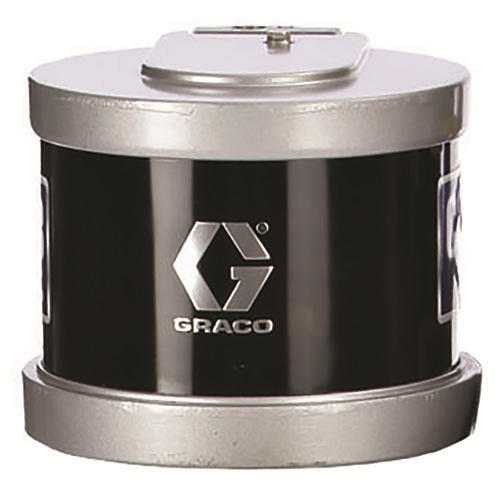

Motor de aire NXT grande
Modelos disponibles con 2200 cc, 3400 cc y 6500 cc

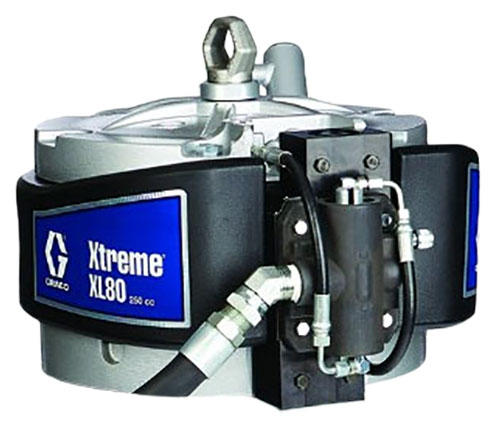

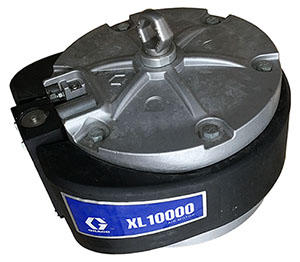

Motor de aire XL
Modelos disponibles con 10000 cc
