Sistema de suministro de adhesivo termofusible sin tanque
Equipo de termofusión innovador para la industria del
empaquetado

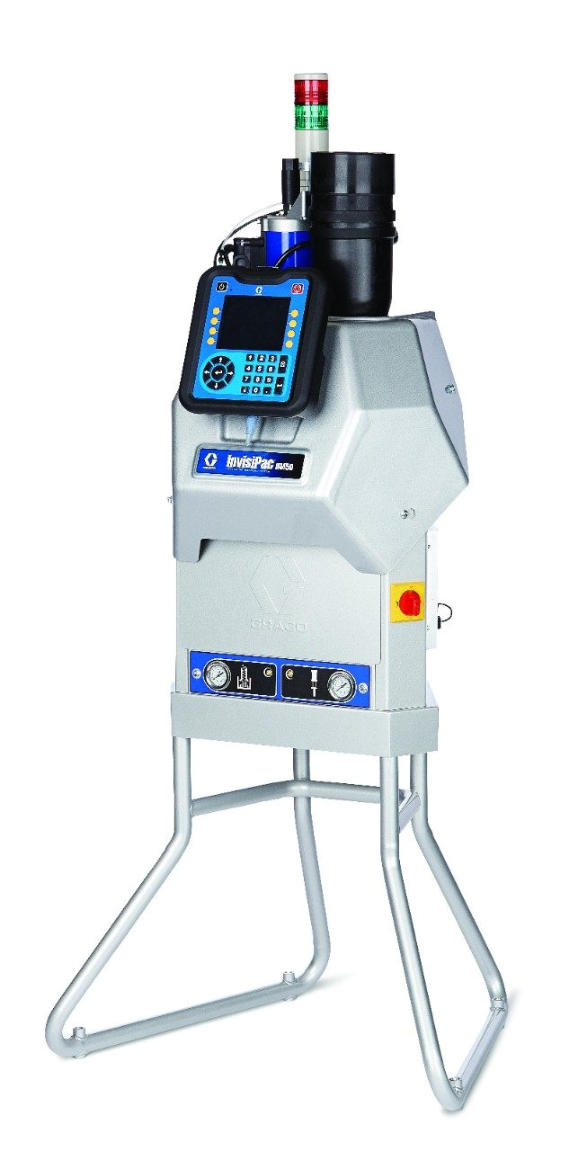

InvisiPac
Mantenga su línea de empaquetado en pleno funcionamiento con
el Graco InvisiPac. Dígale adiós al mantenimiento diario debido a
las cenizas. No más mangueras llenas de cenizas. No más
desperdicios en el tanque. No más tiempo perdido en esperar que
su tanque termofusible se caliente. Con el Graco InvisiPac, tendrá
la temperatura de funcionamiento adecuada y a la producción en
marcha en menos de 10 minutos.
Debido a su diseño de tanque libre, el adhesivo permanece menos
tiempo a alta temperatura, lo cual reduce significativamente las
cenizas y sus efectos colaterales negativos. Logrará grandes
resultados, inclusive con adhesivos de bajo costo.
Soluciones innovadoras en
aplicacion de termofusibles para
la industria del empaque
•
Inicio rápido: está listo en
menos de 10 minutos,
eliminando interrupciones
costosas
•
Sin tanque: se funde y
suministra el adhesivo necesario
para satisfacer las demandas de
su aplicación, esto significa que
el adhesivo está a alta
temperatura durante un menor
tiempo
•
Menos tiempo del adhesivo a
temperatura alta significa
menos producto carbonizado y
por tanto menos degradación
del material
•
Una menor carbonización supone una reducción de las
obstrucciones de las boquillas, menos mantenimiento del
sistema y más tiempo útil
•
Excelente rendimiento, incluso con adhesivos de bajo costo
Cómo funciona
•
InvisiPac de Graco utiliza un
sistema de vacío integrado
para abastecer con gránulos
de adhesivos a una cámara
de fusión en línea.
•
Un sensor controla el adhesivo en la
cámara y agregando gránulos
adicionales automáticamente según
sea necesario, de acuerdo con la
demanda de su aplicación.
•
Con su eficaz diseño de transferencia
de calor, el sistema InvisiPac tiene
una capacidad de producción de
adhesivo equivalente
o mejor que la
mayoria de
sistemas de
tanque de
termofusibles.
•
¿Cuál es el resultado? Se obtiene un flujo continuo de adhesivo
durante la producción que reduce considerablemente el tiempo que
el adhesivo se expone a la temperatura. Menos tiempo en
temperatura alta significa menos carbonización, menos
mantenimiento y más tiempo útil.

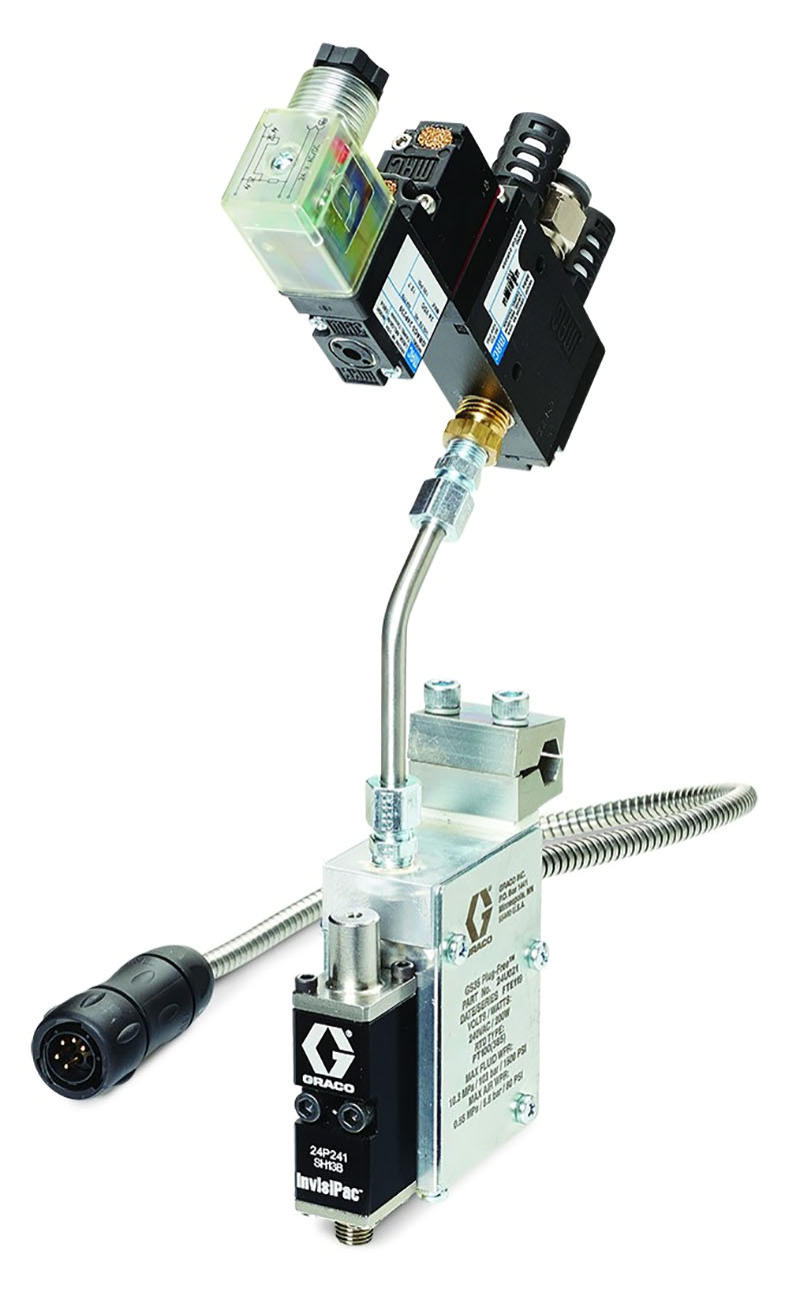

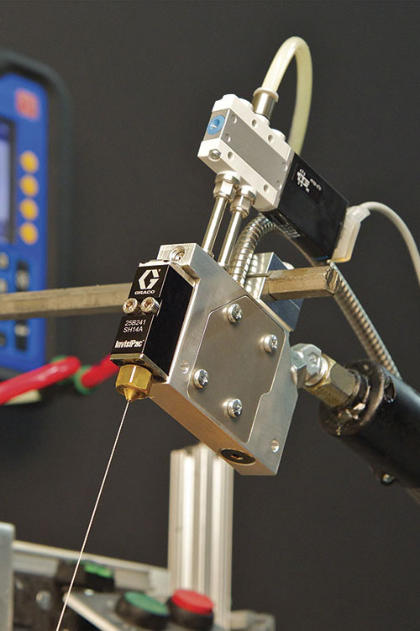

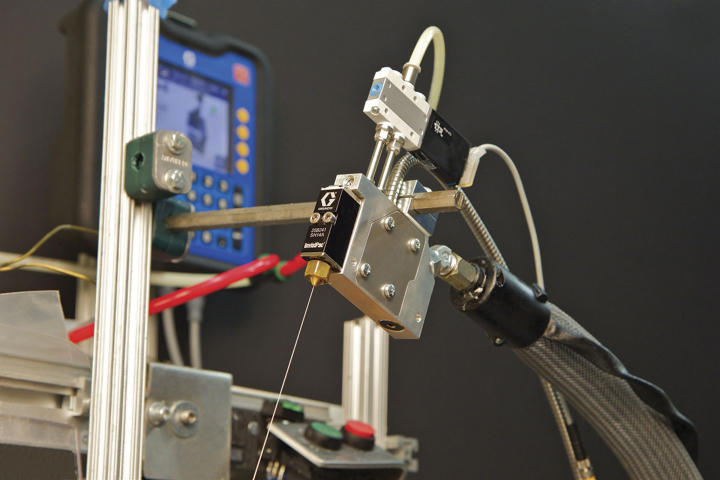

Solenoide de
alta velocidad
InvisiPac GS35
Más de 3,500
ciclos por
minuto
InvisiPac GS100
Hasta 10,000 ciclos
por minuto
Bomba Graco de dos bolas y
motor de aire NXT
•
Funde el adhesivo para
satisfacer la demanda de su
aplicación
•
Reduce la carbonización y
mejora el tiempo útil
•
Alcanza la temperatura de
funcionamiento

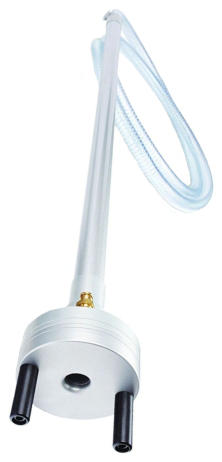

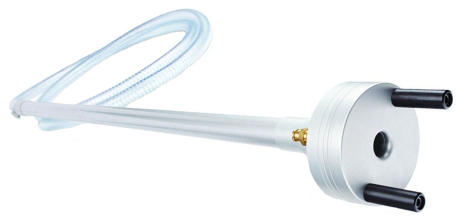

Alimentación por aspiración
automática
Manguera
vibradora del
granulado

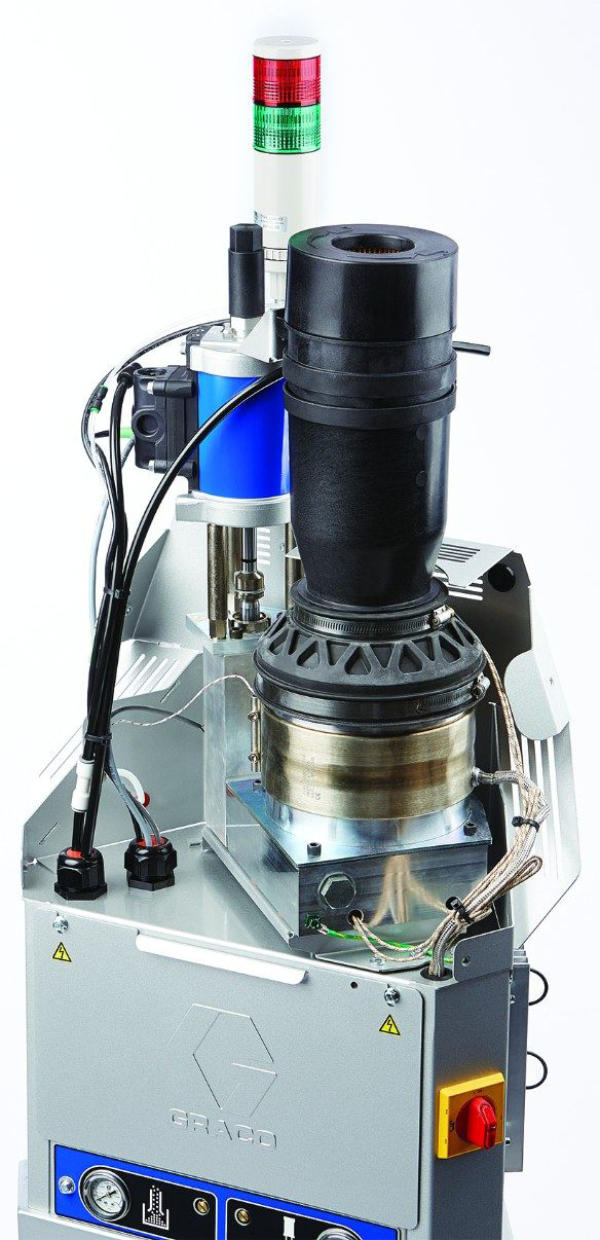

Cámara de fusión en línea
sin tanque
•
Mantiene el adhesivo en
niveles óptimos de forma
automática
•
Ahorra costos de mano de obra al tomar adhesivo automática-
mente de un bidón o de un contenedor a granel
•
Libre de polvo de papel y residuos
•
Promueve una mejor higiene y proporciona
uniformidad en los pesos de los cordones, al eliminar el
choque térmico

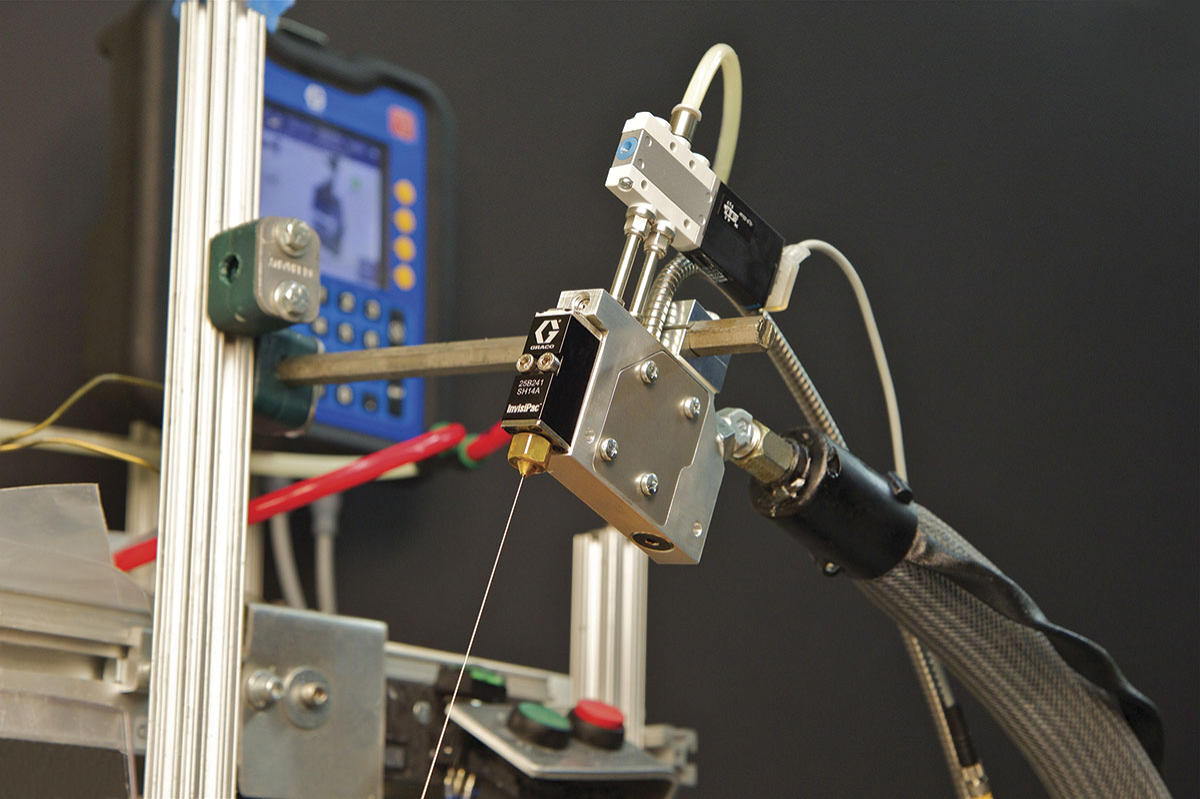

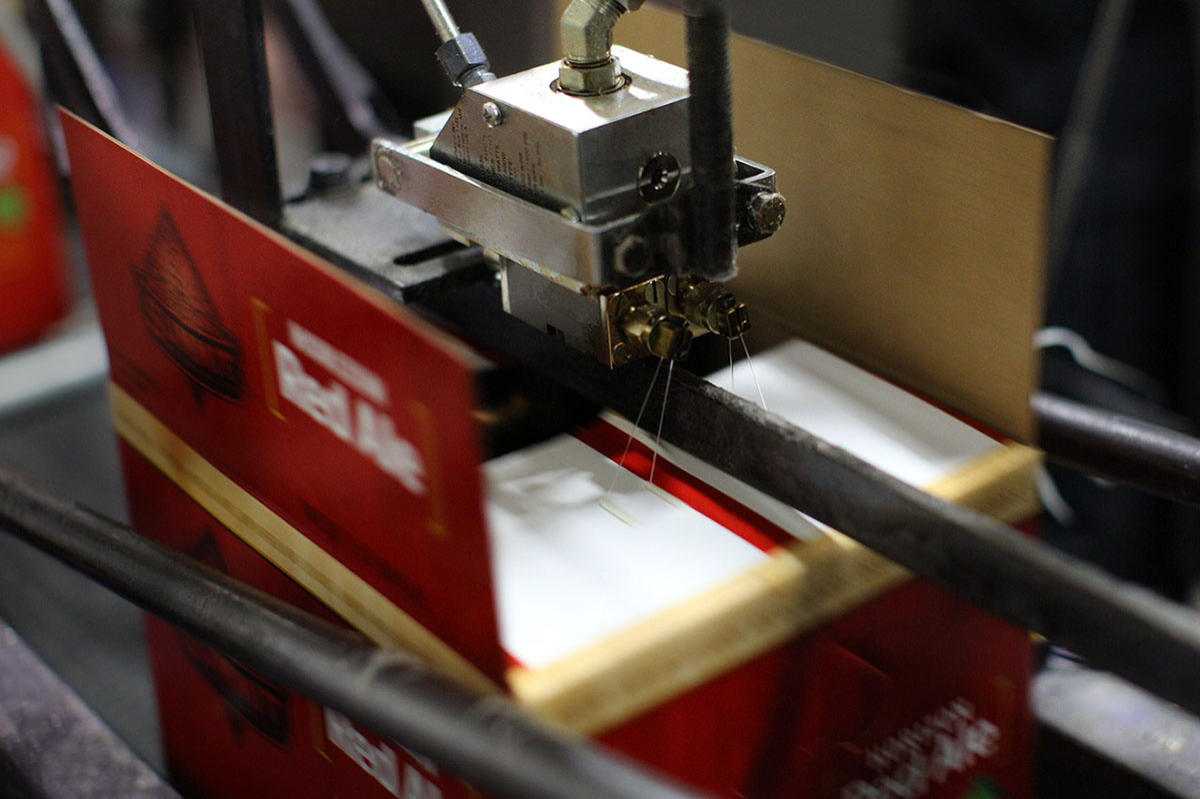

Control de patrónes
•
Coloque la cantidad correcta de
adhesivo exactamente donde
usted lo desea.
•
Rápida configuración, fácil
programación, almacenamiento
de patrones - todo esto se suma a
una mayor productividad con la
flexibilidad de adaptarse cuando
sea necesario.
•
Ahorre dinero - convierta un
cordón sólido en un cordón
intermitente pulsando un botón
•

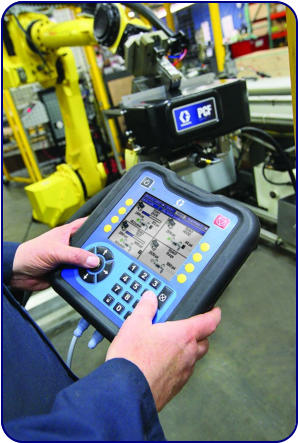

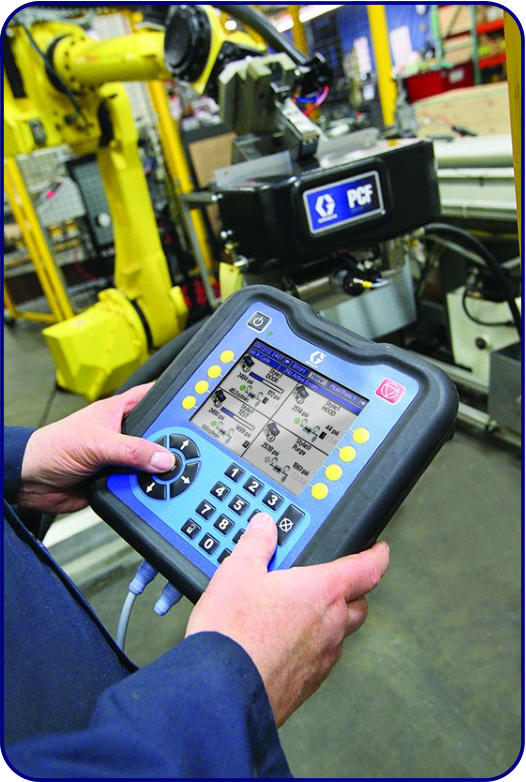

Interfaz LCD de color altamente intuitivo - fácil de aprender, fácil
de usar
•
La previsualización del patrón en pantalla elimina las conjeturas
•
Almacene los patrones para uso futuro
•
Interfaz con la solución de monitoreo remota LineSite para un
control óptimo del proceso

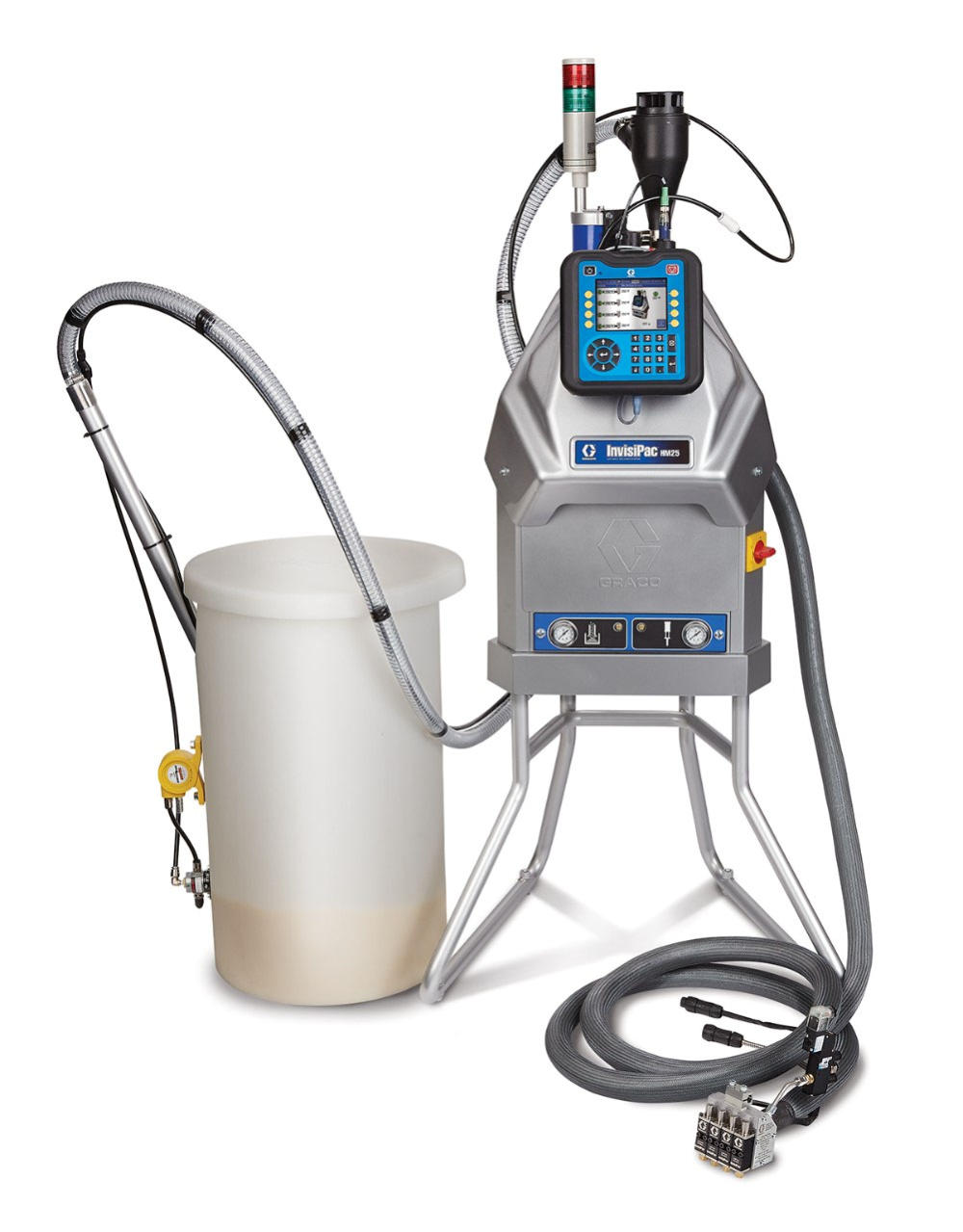

Sistema de suministro de termofusibles sin tanque HM25 InvisiPac
Servicio eléctrico
240 VCA, monofásico o trifásico, 50/60 Hz /40
240 VCA, monofásico, c/N, 50/60 Hz /40
400 VCA, trifásico, c/N, 50/60 Hz /16 A
Tiempo para calentar hasta alcanzar la temperatura
inferior a 10 minutos*
Índice de fundición/Producción
11.3 kg/h (25 lb/h)
Bomba
neumática de Pistón, 12:1
Rango de presión neumática de funcionamiento
1.4-7 bar (20-100 psi)
Rango de presión de funcionamiento del fluido
16-83 bar (240-1200 psi)
Rango de temperatura de control
38-204 °C (100-400 °F)
Rango de temperatura ambiente
0-50 °C (32-122 °F)
Canales
hasta 4 canales
Poténcia máxima de pistola por canal
400 W
Capacidad de entrada
4 entradas (0-30 VCC)
Capacidad de salida
4 salidas (240 VCA, 24 VCC, 2A)
Peso de la máquina
34 kg (85 lb)
Dimensiones de la máquina (Ancho x Alto x Profundo)
526 mm x 975 mm x 429 mm
(20.7 x 38.4 x 16.9 pulg.)
Forma del adhesivo
Gránulos
Longitud máxima de la manguera de transferencia de vacío
9.1 m (30 pies) (horizontal x vertical)
6.1 m x 3.0 m (20 pies x 10 pies)
Rango de presión neumática de funcionamiento de vacío
40-80 psi (2.8-5.5 bar)
Consumo de aire de vacío a 40 psi
9.5 scfm (servicio intermitente; 4 % a 25 lb/h)
Consumo de aire de vacío a 80 psi
17.2 scfm (servicio intermitente; 4 % a 25 lb/h)
Certificados y normas
UL499, CSA88, CE, ISO 9001

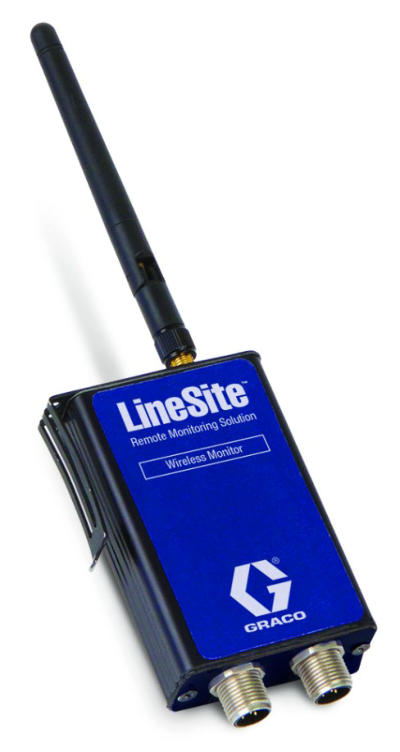

LineSite
LineSite es una solución de seguimiento y recopilación de datos para
el sistema de hot melt sin tanque InvisiPac. Con LineSite podrá
controlar sus equipos InvisiPac en planta en tiempo real desde su
móvil, tablet, iPad u ordenador, y utilizar los datos como
herramienta para la reducción de costos.
¿Están trabajando sus líneas? ¿Podría disponer de un sistema más
eficaz? ¿Cuánto adhesivo se aplica por hora? ¿Por día? ¿Por semana?
¿Debería plantearse un mantenimiento preventivo sencillo?
LineSite le envía la información necesaria a donde se encuentre.

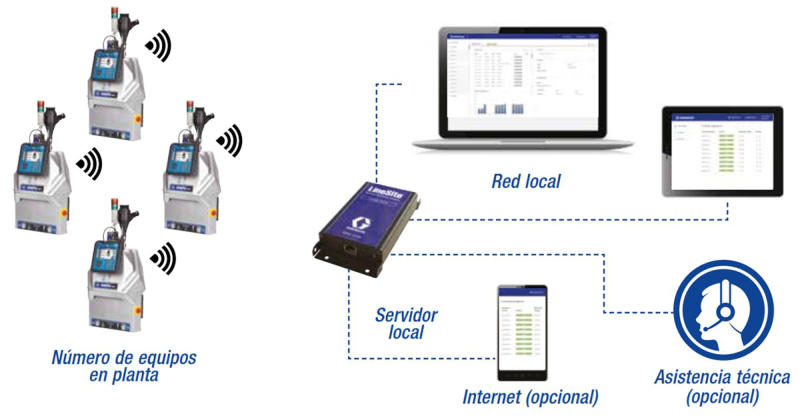

Cómo funciona

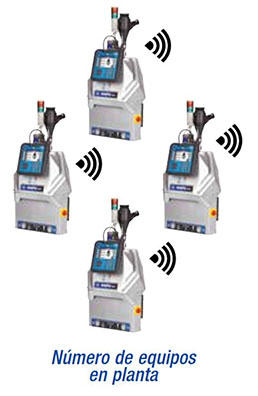

LineSite transmite datos en tiempo real
de cada sistema InvisiPac y los recopila
en un único dispositivo local de
almacenamiento, lo que le permite:
•
Comprobar las temperaturas y
analizar los parámetros
fundamentales de rendimiento
•
Recibir avisos por correo electrónico
de las alarmas y eventos del sistema
•
Ver cuánto adhesivo se utiliza por línea
•
Controlar los diagnósticos del equipo y
prevenir posibles problemas o averías
•
Responder de manera instantánea ante posibles errores y
diagnosticarlos a distancia
•
Revisar los datos de funcionamiento del sistema de una forma
intuitiva gráficamente
Los datos recopilados por LineSite le ahorran dinero porque le
permiten diagnosticar posibles problemas más rápidamente,
asegurarse de que la cantidad de adhesivo aplicada por caja es la
correcta y, por último, mejorar la eficacia de su línea de
empaquetado. Lo mejor de todo es que con LineSite tendrá la
tranquilidad de saber que el trabajo se desarrolla sin incidentes.

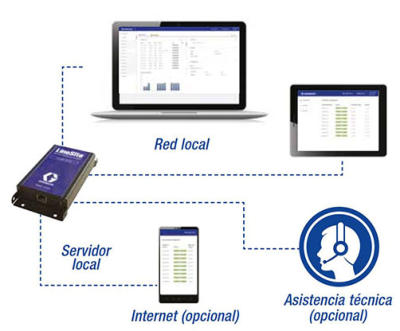

Accesibilidad dondequiera que esté
Inicie sesión desde su red local o permita el acceso web a través de
un portal externo para conectarse desde cualquier lugar. La
tecnología de vanguardia de Graco le ofrece las herramientas
necesarias para mantener la línea en funcionamiento y la
flexibilidad necesaria para tomar las decisiones adecuadas para su
negocio.
•
Si lo desea, puede permitir el acceso a usuarios autorizados
desde cualquier parte del mundo
•
Puede conservar la información recogida en la red local de la
fábrica
Esté al corriente de las notificaciones mediante un correo
electrónico
•
Reciba un correo electrónico cuando haya una alarma o un
cambio en la configuración del sistema
Disfrute de la tranquilidad de tener el diagnóstico y la
resolución de problemas en directo
•
Observe en directo las temperaturas y los parámetros básicos
del sistema
•
Vea los eventos del equipo y acceda al detalle para la
resolución de problemas
•
Descargue registros de datos y envíelos por correo electrónico
al servicio técnico de Graco
•
Realice gráficas con el histórico de datos y parámetros
descargados del equipo para analizar el rendimiento
Mejore sus costos gracias al control de consumo de adhesivo
•
Observe el consumo de adhesivo del historial registrado en
diferentes fechas para detectar desviaciones
